Вакуумная печь оплавления KD-V43
Характеристики
Актуальную цену уточняйте у наших специалистов.
Вакуумная печь оплавления KD-V43
#PROP_TITLE#
—
#PROP_VALUE#

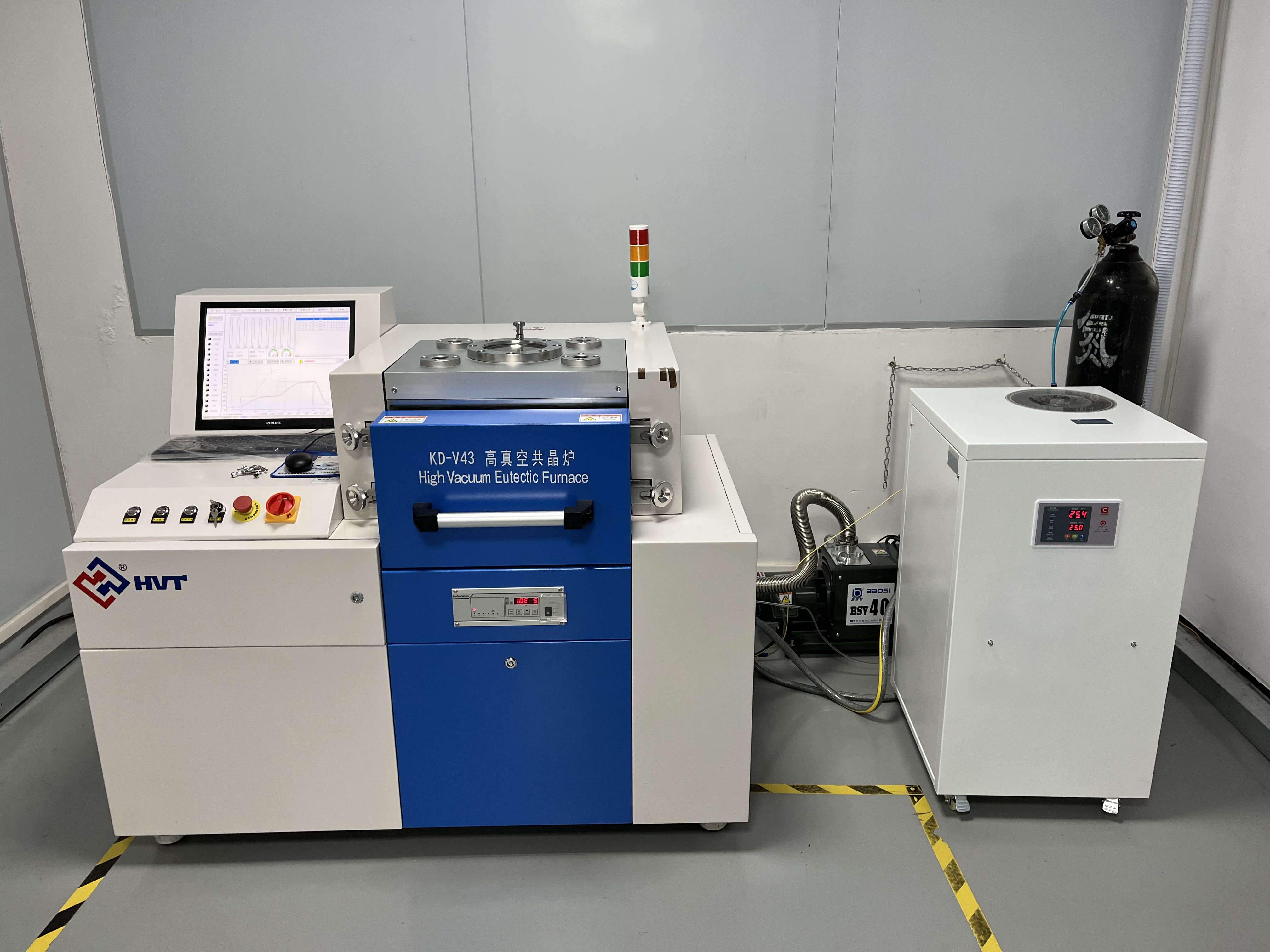

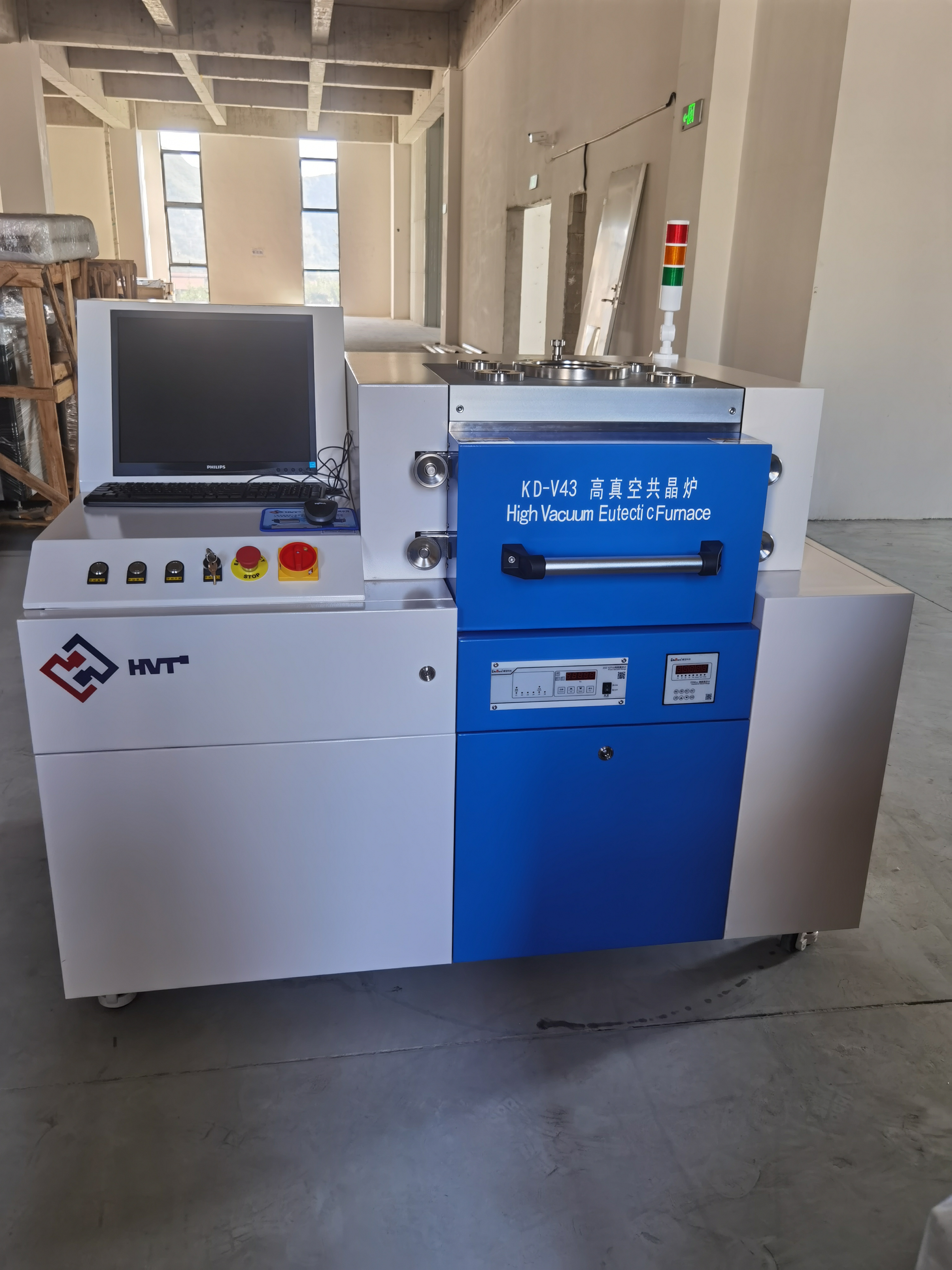

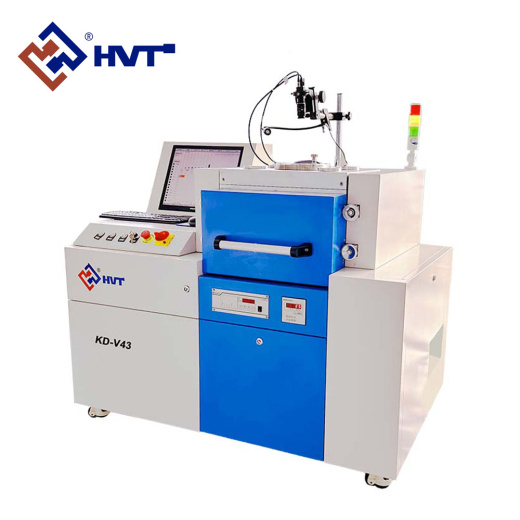

Вакуумная печь оплавления KD-V43
Профессиональное решение для высококачественной пайки электронных компонентов в вакуумной среде. Печь KD-V43 сочетает передовые технологии вакуумного оплавления с прецизионным температурным контролем.
Основные особенности:
- Вакуумная камера с рабочим давлением до 1.33×10-2 Па
- Многоступенчатый температурный профиль
- Система подачи азота, формир газа, муравьиной кислоты
- Автоматизированная система загрузки/выгрузки компонентов
- Встроенная система водяного охлаждения
- Промышленный контролер с сенсорным управлением Siemens
Вакуумная технология
Устраняет пустоты в паяных соединениях до 99.99%
Точный контроль
Температурная однородность ±1°C по всей рабочей зоне
Ключевые преимущества вакуумной печи KD-V43
- Устранение пустот - Вакуумная технология удаляет пузырьки воздуха до 99.99%
- Высокая точность температур - Равномерность распределения тепла ±1°C
- Многоступенчатый профиль - До 10 программируемых температурных зон
- Автоматизация процессов - Интеграция в производственные линии
- Энергоэффективность - Оптимизированное потребление энергии
- Снижение окисления - Защита соединений на 99%
| Рабочая температура | до 450°C (стандарт), опционально до 600°C |
| Температурная однородность | ±1°C |
| Вакуумное давление | 10 Па |
| Зона нагрева (Ш×Г) | 400 × 300 мм |
| Высота рабочей зоны | 90 мм |
| Зоны нагрева |
Верхняя: ИК нагреватель Нижняя: медная пластина [только для KD-V20] |
| Скорость нагрева | ≤ 3 °C/сек (≤ 180 °C/мин) |
| Скорость охлаждения | ≤ 2.5 °C/сек (≤ 150 °C/мин) |
| Система охлаждения | Водяное |
| Контроль атмосферы |
Азот [N2], формир газ [H2+N2] Муравьиная кислота [HCOOH] |
| Габариты (Ш×Г×В) | 1500 × 1200 × 1900 мм |
| Потребляемая мощность | 25 кВт |
* Все параметры могут быть адаптированы под требования заказчика
Комплектация
Стандартная комплектация
- Вакуумная печь пайки
- Программное обеспечение управления
- Система управления: PLC (Siemens)
- Вакуумный насос: масляной
- Система контроля азота
- Система контроля вакуума
- Пневматическая система
- Комплект запасных частей
Опции по запросу
- Вакуум:
- Вакуумный насос: сухой (винтовой)
- Глубина вакуума до 1.33×10-2 Па
- Рабочая температура до 600°С
- Нагревательные пластины:
- Медные
- Графитовые
- ИК нагреватели
- Система муравьиной кислоты:
- Корпус из нержавеющей стали
- Система фильтрации для восстановления флюса
- Система видеомониторинга
- Расходные части (оснастка, паста)
- Многоканальная система измерения температуры
- Дополнительный комплект запасных частей
- Чиллер (система охлаждения водой)
Области применения
Аэрокосмическая электроника
Пайка чувствительных компонентов для спутников и авионики
Медицинские импланты
Производство высоконадежных медицинских устройств
Автомобильные датчики
Изготовление сенсоров для автоиндустрии
Силовая электроника
Производство IGBT-модулей и силовых сборок
Светодиодные сборки
Создание высокоэффективных светодиодных матриц
Микроэлектроника
Изготовление BGA, CSP и других сложных компонентов
