Конвейерные вакуумные печи серии KD-V400
Профессиональное оборудование для высокоточной пайки электронных компонентов в контролируемой среде. Серия KD-V400 обеспечивает безупречное качество соединений с минимальной пустотностью благодаря сочетанию вакуумной технологии и обработки муравьиной кислотой.

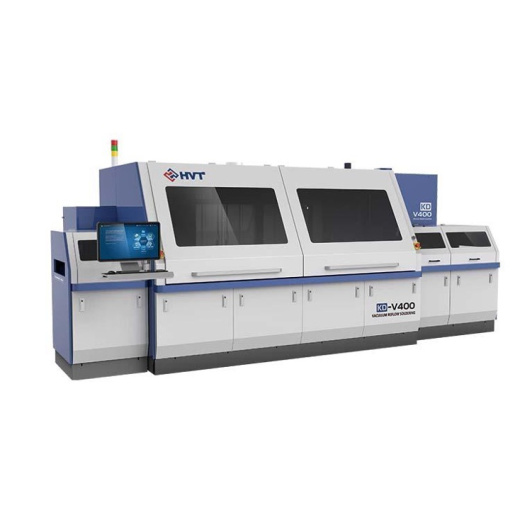

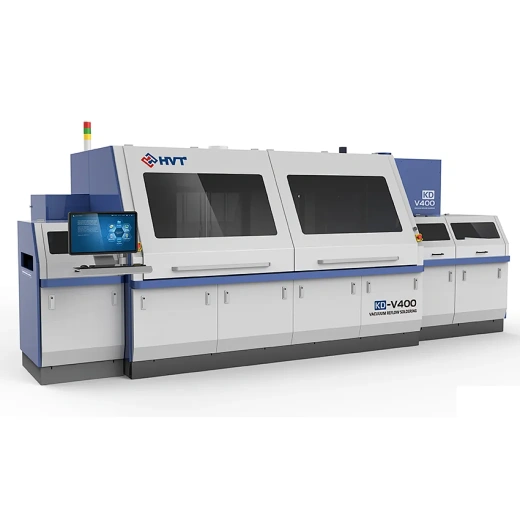

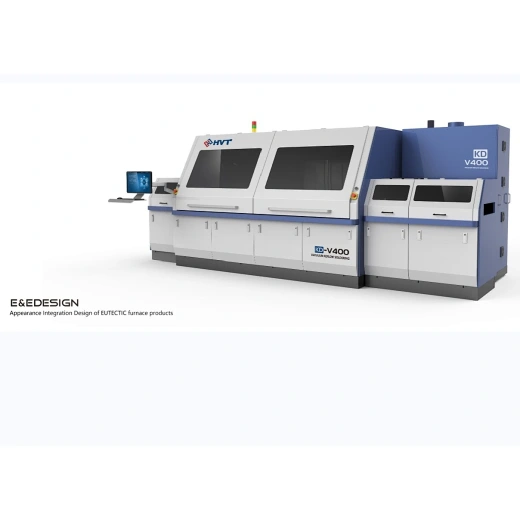

KD-V400
Базовая конвейерная система с 5-зонной архитектурой. Оптимальное решение для средних производственных объёмов до 15 плат в час.

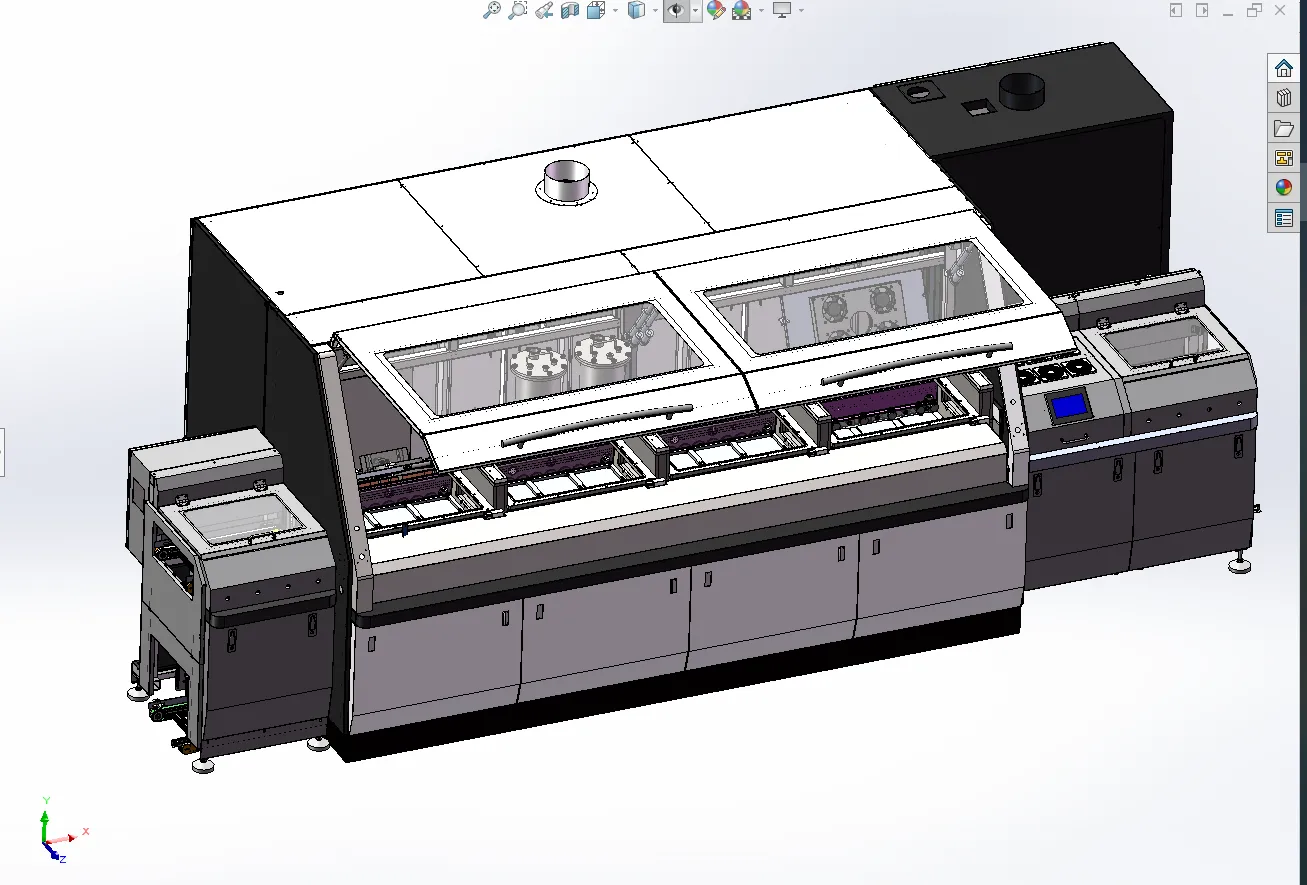

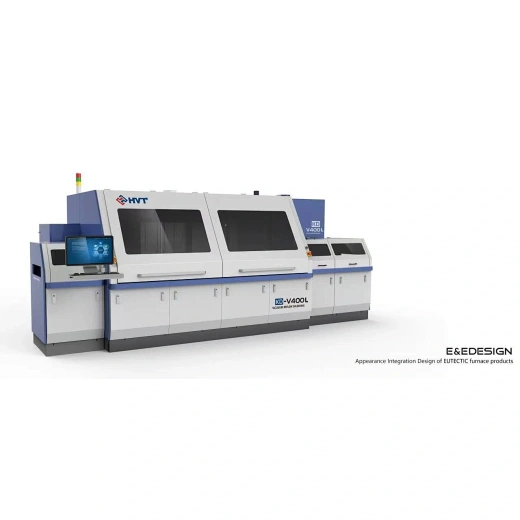

KD-V400L
Расширенная версия с увеличенной длиной конвейера и 7 зонами обработки. Предназначена для крупносерийного производства до 25 плат в час.
Ключевые технологические особенности:
- Вакуумная пайка - устранение пустот до 99.99%
- Обработка муравьиной кислотой - пайка без флюса
- Прецизионный контроль - температурная однородность ±1.5-2°C
- Промышленная автоматизация - управление на базе Siemens PLC
Преимущества серии KD-V400
Минимальная пустотность
Содержание пустот ≤1% благодаря вакуумной технологии
Экологичность
Полный отказ от флюсов за счёт муравьиной кислоты
Высокая производительность
До 15 плат/час (V400) и 25 плат/час (V400L)
Прецизионный контроль
Температурная однородность ±2°C (V400) и ±1.5°C (V400L)
Надёжность
Промышленные компоненты Siemens и качественные материалы
Гибкость производства
Быстрая переналадка под разные типы компонентов
| Тип системы | Конвейерная 5-зонная (V400) Конвейерная 7-зонная (V400L) |
| Рабочая зона (Д×Ш×В) | 400×300×150 мм (V400) 500×300×150 мм (V400L) |
| Макс. температура | 350°C (стандарт), до 600°C (опция) |
| Температурная однородность | ±2°C (V400) ±1.5°C (V400L) |
| Вакуумное давление | ≤0.1 Па (стандарт), до 0.0133 Па (опция) |
| Производительность | 10-15 плат/час (V400) 20-25 плат/час (V400L) |
| Система управления | Siemens PLC + промышленный ПК |
| Потребляемая мощность | 25 кВт (V400) 35 кВт (V400L) |
| Габариты (Д×Ш×В) | 2500×1200×2000 мм (V400) 3500×1400×2200 мм (V400L) |
* Все параметры могут быть адаптированы под требования заказчика
Комплектация поставки
Стандартная комплектация (обе модели):
- Вакуумная печь пайки
- Программное обеспечение управления
- Система управления: PLC (Siemens)
- Вакуумный насос: масляной
- Система контроля азота
- Система контроля вакуума
- Пневматическая система
- Базовый комплект запасных частей
Опции по запросу:
- Вакуумные системы
- Вакуумный насос: сухой (винтовой)
- Рабочая температура до 600°С
- Нагревательные элементы
- Медные нагревательные пластины
- Графитовые нагревательные пластины
- ИК нагреватели
- Система муравьиной кислоты
- Корпус из нержавеющей стали
- Система фильтрации для восстановления флюса
- Система видеомониторинга
- Расходные части (оснастка, паста)
- Многоканальная система измерения температуры
- Расширенный комплект запасных частей
- Чиллер с водяным охлаждением
Области применения
Автомобильная электроника
Блоки управления двигателем, датчики ADAS, EV-компоненты
Силовая электроника
IGBT-модули, силовые диоды и транзисторы, преобразователи напряжения
Промышленная автоматизация
Контроллеры ПЛК, приводы и сервомоторы, промышленные компьютеры
Медицинское оборудование
Диагностические приборы, имплантируемые устройства, мониторинговые системы
