Вакуумные печи оплавления серии KD-V3/V5
Профессиональное оборудование для высокоточной пайки многослойных электронных компонентов в контролируемой среде. Серия KD-V3/V5 обеспечивает превосходное качество пайки с минимальной пустотностью благодаря уникальной комбинации вакуумной технологии и обработки муравьиной кислотой.

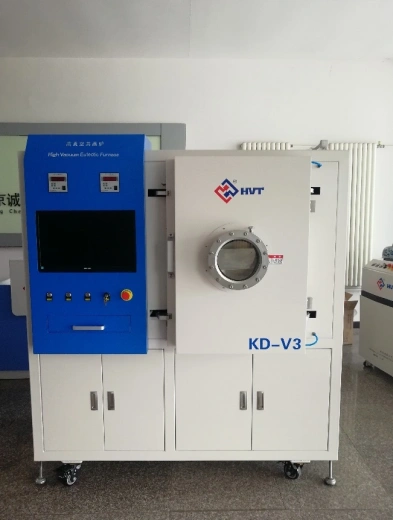

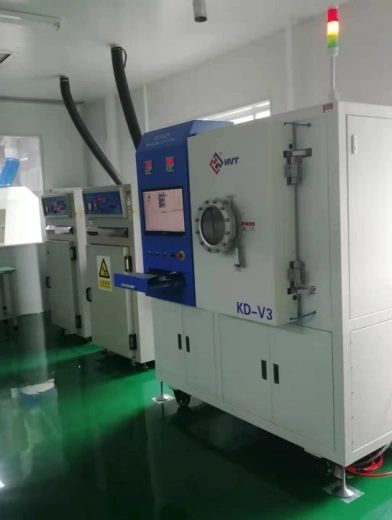

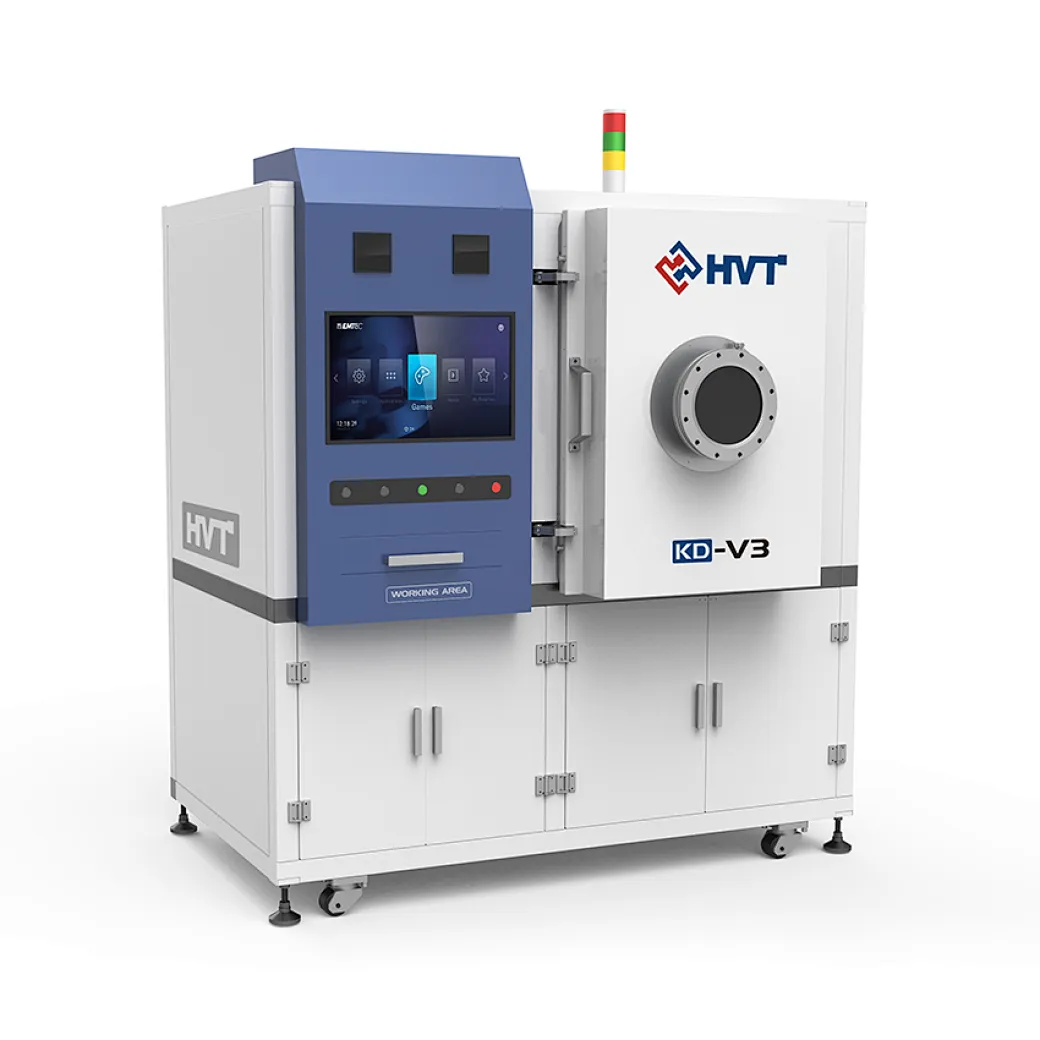

KD-V3
Компактная система с рабочим пространством 300×250×150 мм. Идеальное решение для лабораторий и мелкосерийного производства.
KD-V5
Профессиональная версия с увеличенной рабочей зоной 500×300×150 мм. Оптимизирована для средних и крупных производственных линий.
Ключевые технологические особенности:
- Многоступенчатый вакуумный процесс - гарантирует пустотность пайки менее 1%
- Точно контролируемая среда муравьиной кислоты - исключает необходимость в традиционных флюсах
- Прецизионный температурный контроль - точность ±1°C по всей рабочей зоне
- Автоматизированная система управления - интуитивный интерфейс и полная автоматизация процессов
Преимущества серии KD-V3/V5
Экстремально низкая пустотность
Содержание пустот ≤0.1% благодаря оптимизированному вакуумному процессу
Безфлюсовая технология
Исключение традиционных флюсов за счёт контролируемой подачи муравьиной кислоты
Высокая производительность
Сокращение цикла пайки до 15 минут с быстрым нагревом и охлаждением
Прецизионный контроль
Температурная однородность ±1°C по всей рабочей камере
Энергоэффективность
Оптимизированное энергопотребление и сокращение времени цикла
Универсальность
Поддержка широкого спектра электронных компонентов и материалов
| Модель | KD-V3 | KD-V5 |
| Рабочая зона (Д×Ш×В) | 300×250×150 мм | 500×300×150 мм |
| Максимальная температура | 450°C | |
| Вакуумное давление | ≤5×10⁻³ Па | |
| Температурная точность | ±1°C | |
| Скорость нагрева | до 10°C/сек | |
| Типовое время цикла | 12-15 мин | 15-18 мин |
| Система управления | Siemens PLC + сенсорный интерфейс | |
| Потребляемая мощность | 15 кВт | 25 кВт |
| Габариты (Д×Ш×В) | 1800×1000×1700 мм | 2200×1200×1900 мм |
* Все параметры могут быть адаптированы под требования заказчика
Комплектация поставки
Стандартная комплектация (обе модели):
- Вакуумная печь оплавления
- Система управления с сенсорным интерфейсом
- Вакуумный насос (масляный роторный)
- Система подачи муравьиной кислоты
- Система газового контроля (N₂/H₂)
- Система охлаждения
- Базовый набор аксессуаров
Опции по запросу:
- Вакуумные системы
- Сухие вакуумные насосы
- Дополнительные вакуумные камеры
- Рабочая температура до 600°С
- Системы контроля
- Многоканальная система регистрации температуры
- Система визуального мониторинга процесса
- Газовые системы
- Система очистки и рециркуляции газов
- Расширенная система газового контроля
- Программное обеспечение
- Продвинутое ПО для анализа процессов
- Интерфейс для интеграции в производственную линию
Области применения
Автомобильная электроника
Блоки управления двигателем, датчики ADAS, EV-компоненты
Силовая электроника
IGBT-модули, силовые диоды и транзисторы, преобразователи напряжения
Промышленная автоматизация
Контроллеры ПЛК, приводы и сервомоторы, промышленные компьютеры
Медицинское оборудование
Диагностические приборы, имплантируемые устройства, мониторинговые системы
Аэрокосмическая промышленность
Бортовые системы управления, навигационное оборудование
Исследовательские лаборатории
Прототипирование и мелкосерийное производство электронных компонентов
