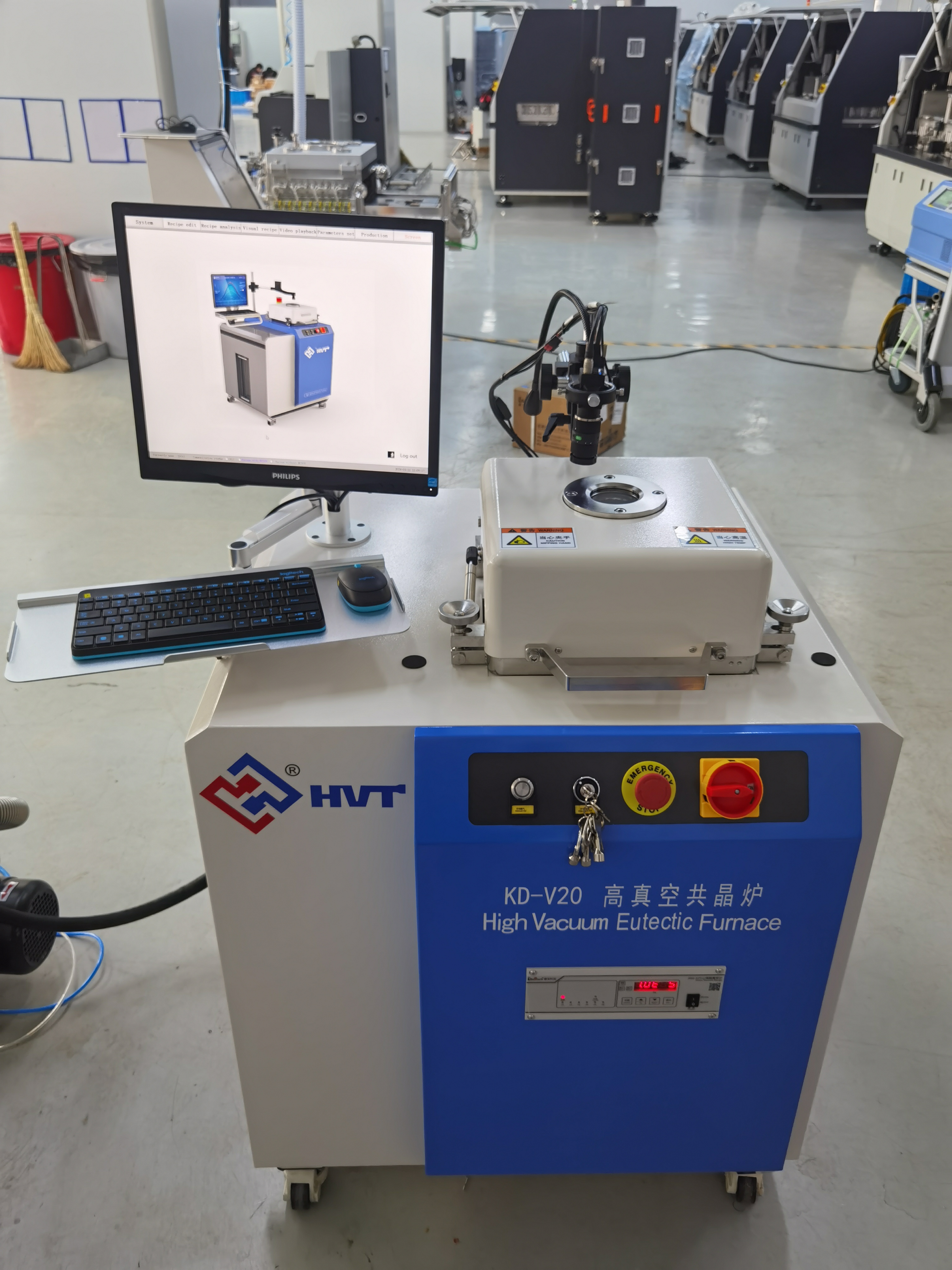

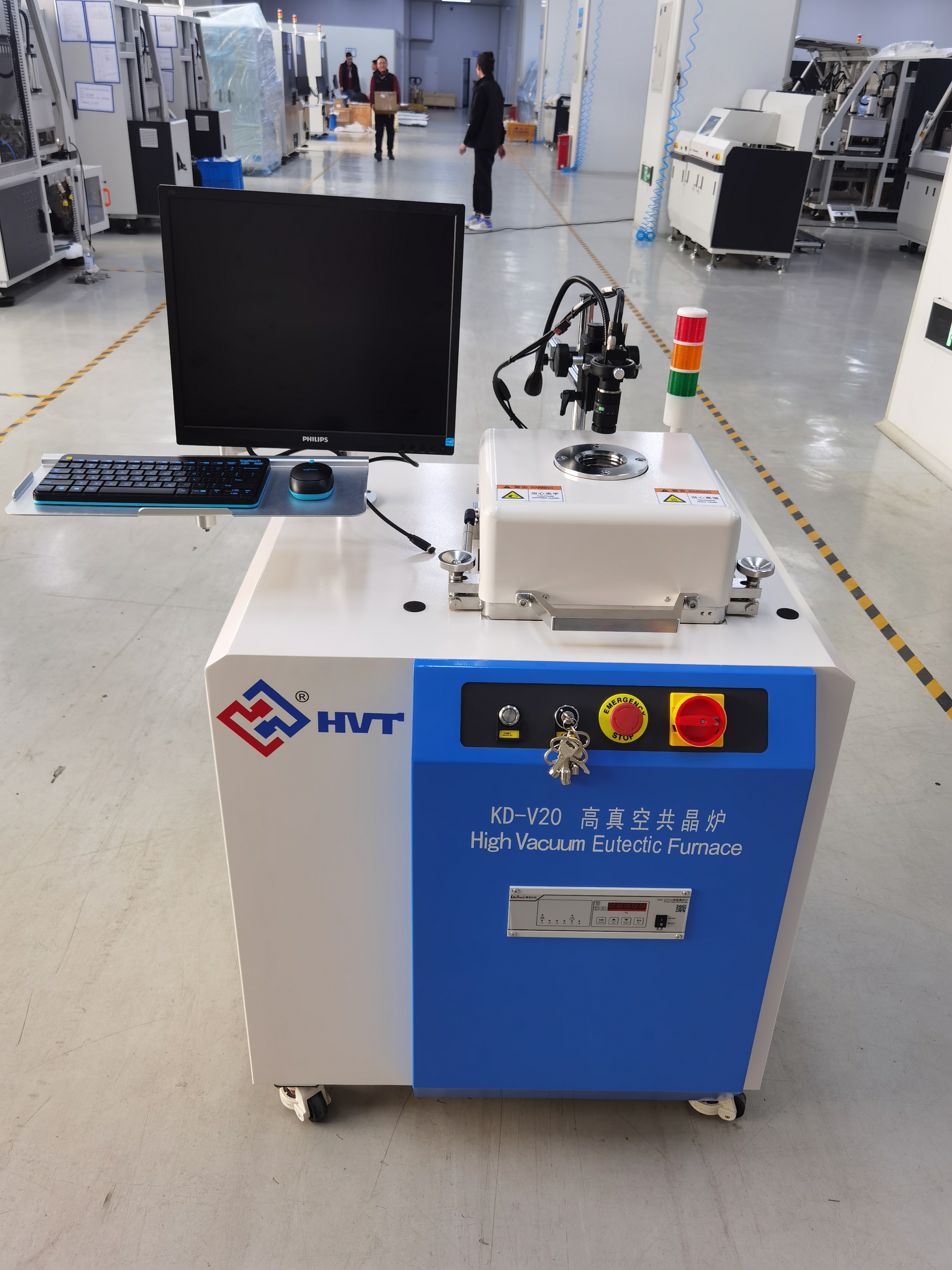

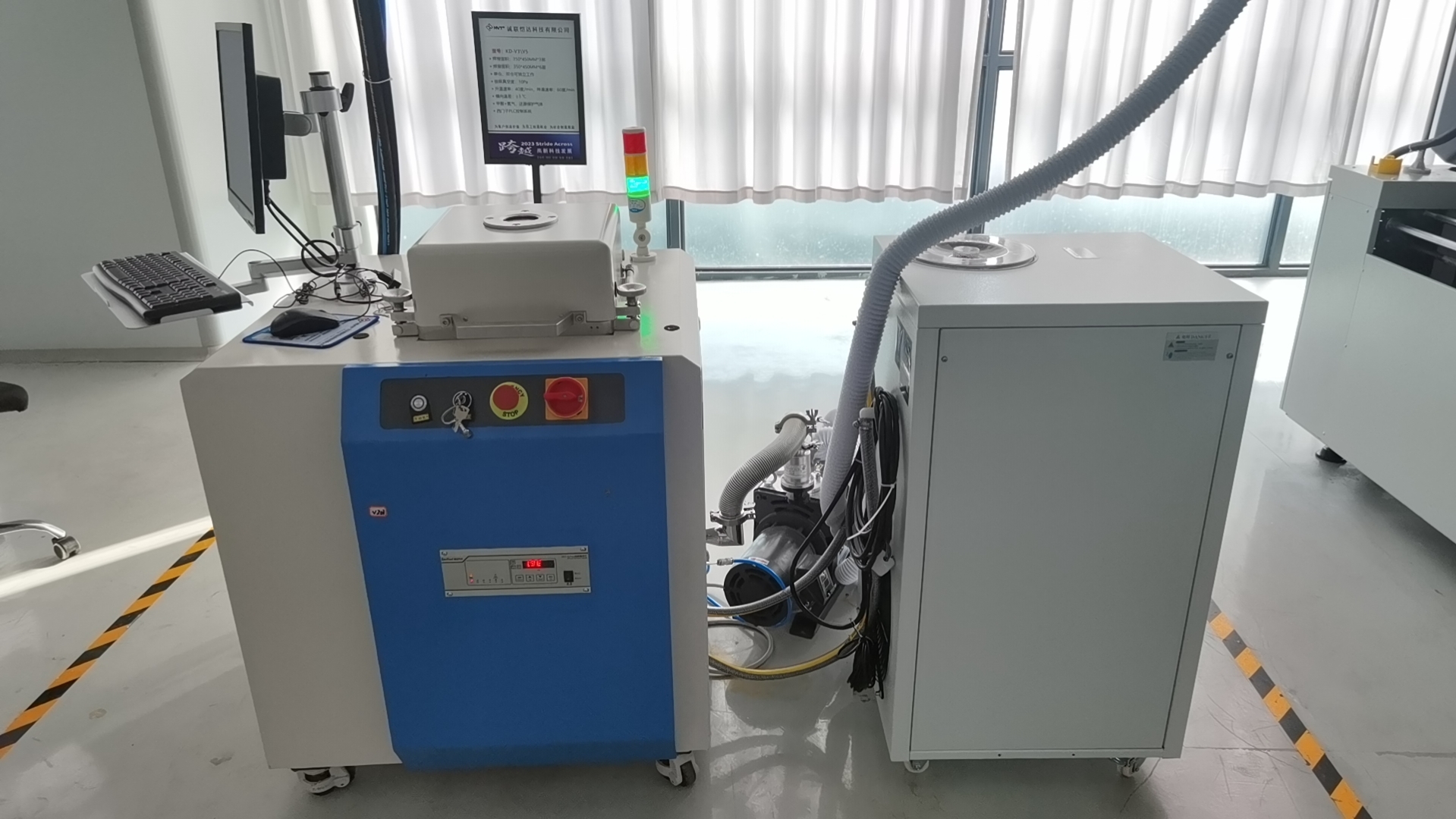

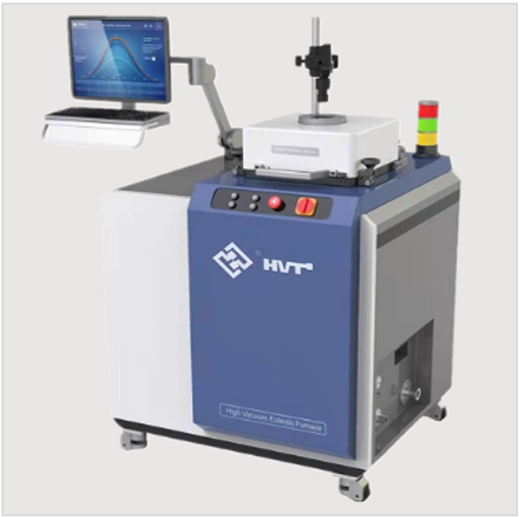

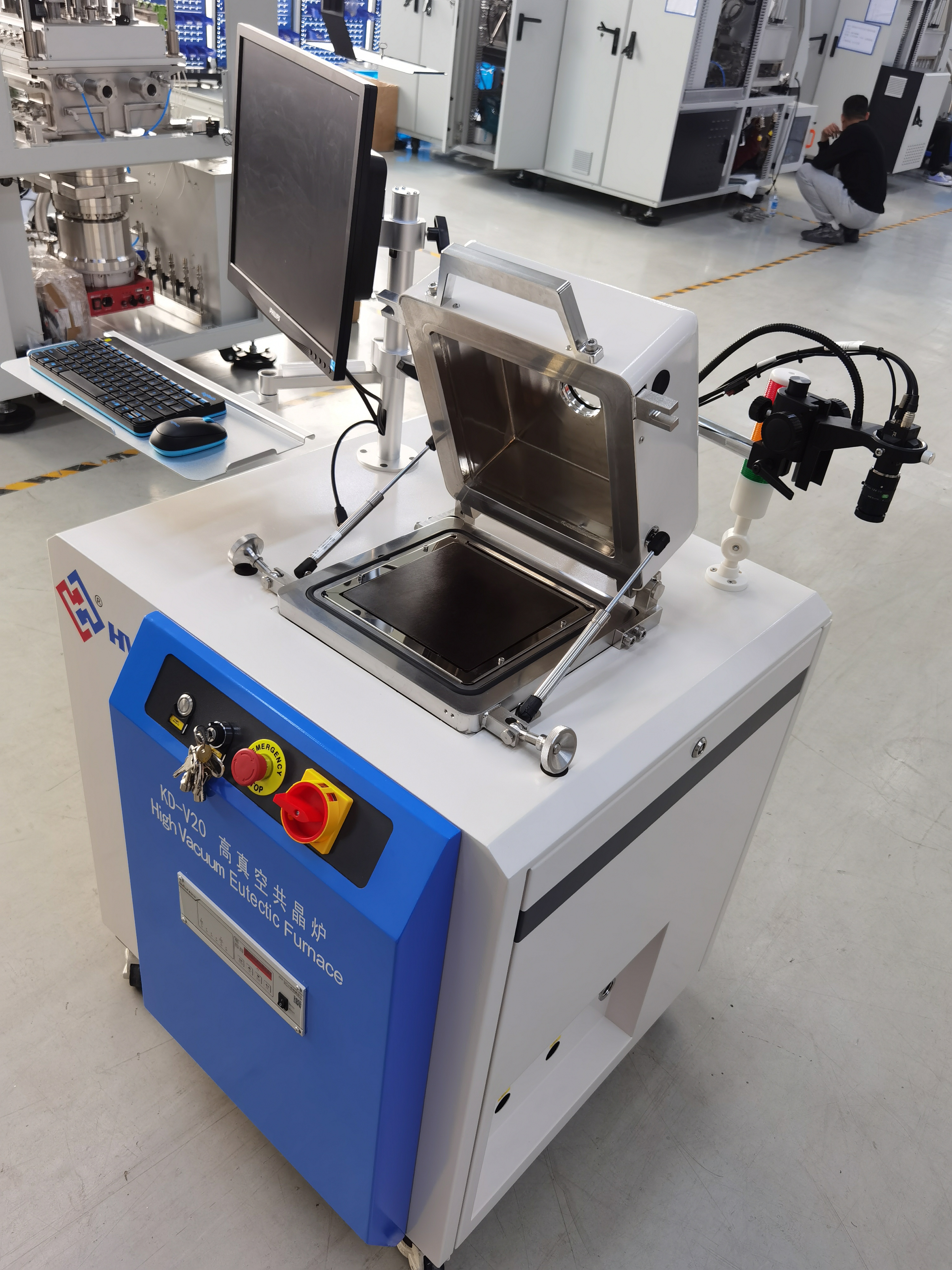

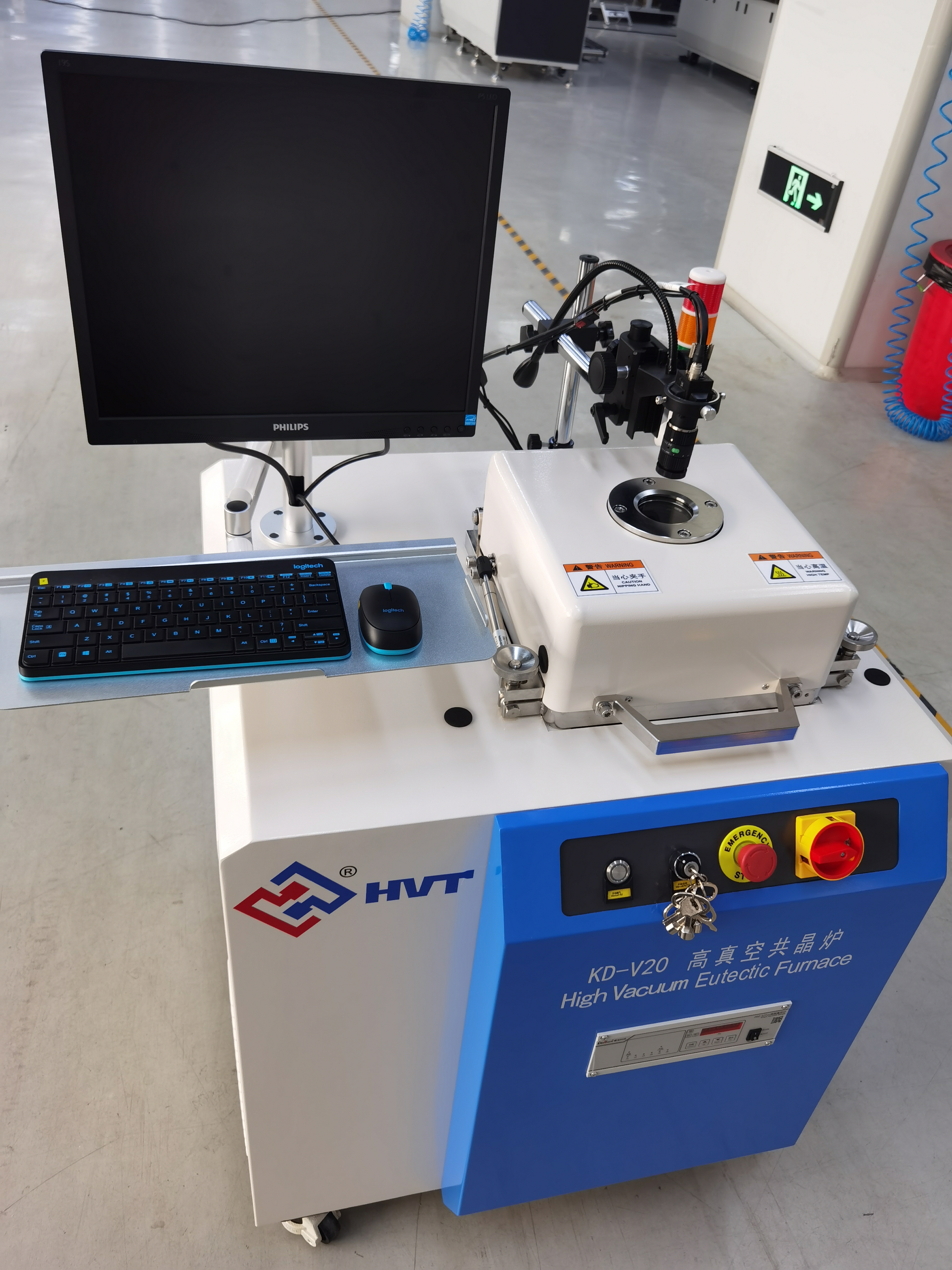

Вакуумная печь оплавления KD-V20
KD-V20 — это высокотемпературная вакуумная печь, предназначенная для оплавления, спекания, отжига и термообработки металлических заготовок и сборок в среде с низким давлением. Конструкция печи обеспечивает точный контроль температуры, равномерный нагрев и исключает контакт обрабатываемых деталей с воздухом, что критически важно для чистоты поверхности и качества сплавов.
Подробности
Характеристики
Актуальную цену уточняйте у наших специалистов.
Вакуумная печь оплавления KD-V20
#PROP_TITLE#
—
#PROP_VALUE#
Вакуумная печь оплавления KD-V20
Компактное решение для высокоточной пайки электронных компонентов в вакуумной среде. Печь KD-V20 сочетает эффективную вакуумную технологию с прецизионным температурным контролем для лабораторных и мелкосерийных производств.
Основные особенности:
- Вакуумная камера с рабочим давлением до 10 Па
- Комбинированная система нагрева (ИК + медная пластина)
- Система подачи азота, формир-газа и муравьиной кислоты
- Высокоэффективная система водяного охлаждения
- Промышленный контролер с сенсорным управлением
- Компактные габариты и экономичное энергопотребление
Вакуумная технология
Устраняет пустоты в паяных соединениях до 99.99%
Точный контроль
Температурная однородность ±1°C по всей рабочей зоне
Ключевые преимущества вакуумной печи KD-V20
- Устранение пустот - Вакуумная технология удаляет пузырьки воздуха до 99.99%
- Высокая точность температур - Равномерность распределения тепла ±1°C
- Быстрый нагрев и охлаждение - Скорость нагрева до 3°C/сек, охлаждения до 2.5°C/сек
- Компактный дизайн - Оптимальные габариты для лабораторных условий
- Энергоэффективность - Оптимизированное потребление энергии 25 кВт
- Гибкая конфигурация - Возможность работы с разными газовыми средами
| Рабочая температура | до 450°C (стандарт), опционально до 600°C |
| Температурная однородность | ±1°C |
| Вакуумное давление | 10 Па |
| Зона нагрева | 400 × 300 × 90 мм |
| Зоны нагрева |
Верхняя: ИК нагреватель Нижняя: медная пластина |
| Скорость нагрева | ≤ 3 °C/сек (≤ 180 °C/мин) |
| Скорость охлаждения | ≤ 2.5 °C/сек (≤ 150 °C/мин) |
| Система охлаждения | Водяное |
| Контроль атмосферы |
Азот [N2], формир газ [H2+N2] Муравьиная кислота [HCOOH] |
| Габариты (Ш×Г×В) | 1500 × 1200 × 1900 мм |
| Потребляемая мощность | 25 кВт |
* Все параметры могут быть адаптированы под требования заказчика
Комплектация
Стандартная комплектация
- Вакуумная печь пайки KD-V20
- Программное обеспечение управления
- Система управления PLC
- Вакуумный насос: масляной
- Система контроля азота
- Система контроля вакуума
- Комплект запасных частей
- Панель оператора с сенсорным экраном
Опции по запросу
-
Вакуум:
- Вакуумный насос: сухой (винтовой)
- Глубина вакуума до 5 Па
- Рабочая температура до 600°С
-
Дополнительные системы:
- Усовершенствованная система водяного охлаждения
- Дополнительные газовые интерфейсы
- Система видеомониторинга процесса
- Расходные части (оснастка, паста)
- Многоканальная система измерения температуры
- Дополнительный комплект запасных частей
Области применения
Полупроводниковые приборы
Пайка чувствительных компонентов для микроэлектроники
Медицинские устройства
Производство высоконадежных имплантов и датчиков
Автомобильные сенсоры
Изготовление датчиков для автоиндустрии
Силовая электроника
Производство IGBT-модулей и силовых сборок
Светодиодные технологии
Создание высокоэффективных светодиодных матриц
Лабораторные исследования
Разработка и испытание новых материалов и компонентов
