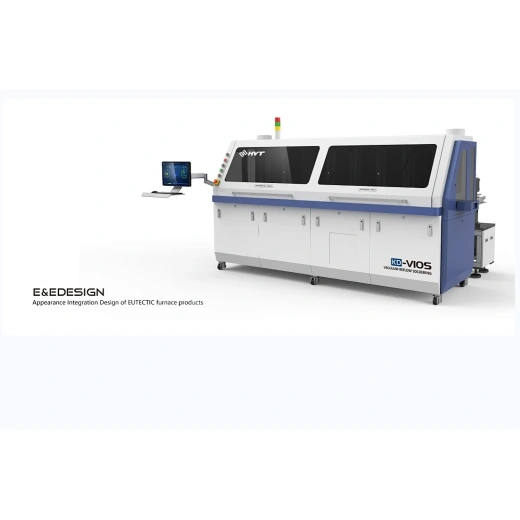

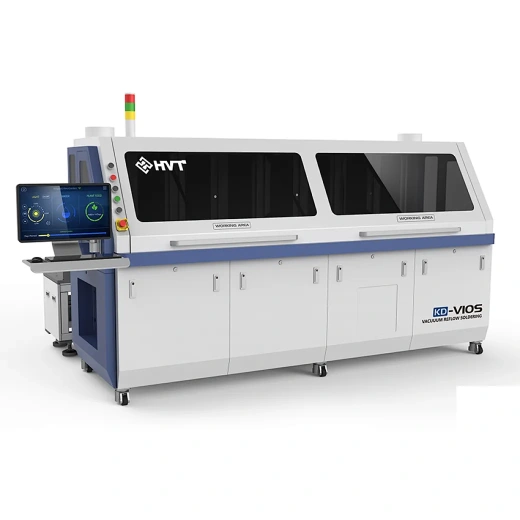

Вакуумная печь оплавления KD-V10S
Компактное решение для высококачественной пайки диодов и электронных компонентов в вакуумной среде. Печь KD-V10S сочетает передовые технологии вакуумного оплавления с прецизионным температурным контролем.
Основные особенности:
- Вакуумная камера с рабочим давлением до 5×10-2 Па
- Прецизионный температурный контроль с точностью ±1°C
- Система подачи азота, формир газа и муравьиной кислоты
- Компактный дизайн для интеграции в производственные линии
- Встроенная система водяного охлаждения
- Сенсорная панель управления с интуитивным интерфейсом
Вакуумная технология
Устраняет пустоты в паяных соединениях до 99.99%
Компактность
Оптимальные размеры для малых производств
Ключевые преимущества
- Высокое качество пайки - Вакуумная технология удаляет пузырьки воздуха до 99.99%
- Компактные размеры - Оптимальная конструкция для небольших производств
- Точный температурный контроль - Равномерность распределения тепла ±1°C
- Экономия пространства - Легко интегрируется в существующие линии
- Энергоэффективность - Оптимизированное потребление энергии
- Универсальность - Подходит для диодов и различных электронных компонентов
Технические параметры
| Рабочая температура | до 400°C |
| Температурная однородность | ±1°C |
| Вакуумное давление | до 5×10-2 Па |
| Зона нагрева | 300 × 300 × 100 мм |
| Зоны нагрева |
Верхняя: ИК нагреватель Нижняя: нагревательная пластина |
| Скорость нагрева | до 5°C/сек |
| Скорость охлаждения | - |
| Система охлаждения | Водяное |
| Контроль атмосферы |
Азот [N2], формир газ [H2+N2] Муравьиная кислота [HCOOH] |
| Габариты (Ш×Г×В) | 1200 × 1000 × 1600 мм |
| Потребляемая мощность | 15 кВт |
| Вес | 450 кг |
* Все параметры могут быть адаптированы под требования заказчика
Комплектация
Стандартная комплектация
- Вакуумная печь KD-V10S
- Программное обеспечение управления
- Сенсорная панель управления
- Вакуумный насос: масляной
- Система контроля азота
- Система контроля вакуума
- Пневматическая система
- Комплект запасных частей
Опции по запросу
- Вакуум:
- Вакуумный насос: сухой (винтовой)
- Нагревательные системы:
- Медные пластины
- Графитовые пластины
- Дополнительные ИК нагреватели
- Система муравьиной кислоты:
- Стеклянный корпус
- Корпус из нержавеющей стали
- Система видеомониторинга процесса
- Многоканальная система измерения температуры
- Дополнительный комплект запасных частей
- Чиллер (система охлаждения водой)
Области применения
Диодная продукция
Пайка светодиодов, силовых диодов и диодных сборок
Автомобильная электроника
Изготовление датчиков и управляющих модулей
Силовая электроника
Производство IGBT-модулей и силовых транзисторов
Медицинские устройства
Изготовление высоконадежных медицинских приборов
Потребительская электроника
Пайка компонентов для бытовых устройств
Телекоммуникации
Производство компонентов для телеком оборудования
