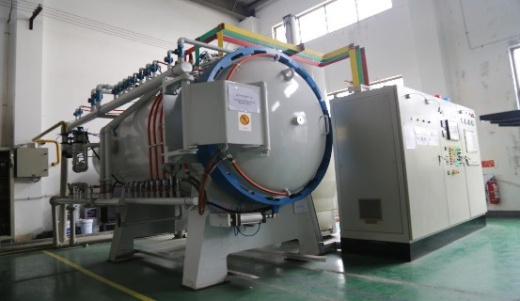

Вакуумные печи закалки газом высокого давления

Вакуумные печи закалки газом: управляемое охлаждение в инертной атмосфере

Вакуумная закалка газом — это термообработка, где нагрев и выдержка выполняются в вакууме (или под контролируемым парциальным давлением), а охлаждение — инертным газом с регулированием давления и интенсивной циркуляцией через теплообменник.

Принцип газового охлаждения (контролируемая конвекция)

После нагрева камера заполняется инертным газом до стартового давления (в ряде решений встречается подача порядка ~0,8 bar для безопасного запуска привода), затем давление повышается до заданного максимума. Газ разгоняется вентилятором, направляется к форсункам/соплам, обдувает садку, после чего проходит через теплообменник и возвращается к соплам — получается замкнутый цикл принудительного конвекционного охлаждения. Давление охлаждающего газа регулируется в широких пределах — “от отрицательного до установленного значения”.

Краткая классификация вакуумных печей закалки газом

1) По способу загрузки: вертикальные / горизонтальные

• Горизонтальные — распространённая компоновка для универсальной номенклатуры и стандартной цеховой логистики.

• Вертикальные — применяются, когда важна геометрическая стабильность длинномерных деталей и удобна вертикальная загрузка .

2) По температуре

Температурный класс определяется назначением и материалами горячей зоны/нагревателей. Встречаются решения с предельными температурами порядка 1300+ °C и выше, в зависимости от исполнения.

3) По давлению закалки (давлению газа при охлаждении)

По максимальному давлению газовой закалки оборудование условно делят на:

• низко- и среднедавленное (мягкие режимы);
• высокодавленное (интенсивное охлаждение).

В типовых линейках встречаются варианты 6/10/12/15/20 bar как конфигурации по давлению газовой закалки.

4) По вакууму

Классификацию удобно вести по:

• рабочему вакууму (уровень вакуума в процессе нагрева);
• предельному вакууму (на пустой печи);
• скорости натекания/роста давления как показателю вакуумной плотности.

В спецификациях промышленных решений встречаются ориентиры рабочего вакуума порядка 10⁻⁴ мм рт. ст., предельного — порядка 10⁻⁵ мм рт. ст., а также нормируемая скорость роста давления (натекание) для “холодной пустой печи”.

5) По типу используемого газа

Чаще применяются инертные газы:

• азот (N₂),
• аргон (Ar).

Комплектация (узлы, влияющие именно на газовую закалку)

Корпус печи и внутренняя камера

В типовых конструкциях корпус/дверь выполняются с двухстенной водоохлаждаемой рубашкой для сохранения геометрической стабильности и вакуумной плотности, а также работы на циклах газовой закалки под давлением.
По материалам корпуса/камеры используются разные исполнения; в описаниях встречаются варианты с нержавеющей сталью для наружных/внутренних элементов, а также различные решения горячей зоны (экраны, теплоизоляция, нагреватели).

Система охлаждения (градирня / чиллер)

Эффективность газовой закалки напрямую зависит от того, как быстро тепло снимается с газа в теплообменнике, а это — про водяной контур.

• Градирня (испарительного типа): внутренний контур печи отдаёт тепло через пластинчатый теплообменник внешнему контуру градирни; охлаждение происходит за счёт испарения воды. Отмечается энергоэффективность такого решения.
• Чиллер (фреоновый): компрессорно-конденсаторный агрегат обеспечивает непосредственное охлаждение воды хладагентом; в описаниях подчёркивается независимость от температуры окружающего воздуха и стабильная низкая температура теплоносителя.

Для водяной системы обычно предусматривается мониторинг параметров и аварийные защиты (перегрев воды, падение расхода/давления, отказ насоса и т.п.), а также возможность аварийного ввода воды/резервного контура.

Система подачи газа (ресивер / газовый генератор / иные устройства)

Типовая система газонаполнения включает:

• быстродействующие клапаны наполнения и тонкой регулировки,
• датчик/регулятор давления,
• предохранительные устройства,
• источники газа (баллоны и/или ресивер).

Функционально часто закладывают:

• контроль давления при охлаждении,
• продувку (purge): заполнение инертным газом на промежуточном вакууме с последующей откачкой для удаления остаточных газов,
• ручной аварийный порт подачи газа на случай отключения электропитания.

Исполнение вакуумных насосов: Китай / Германия–Россия

Вакуумная система обычно включает механические насосы, насос Рутса, диффузионный (или иной высоковакуумный) насос, поддерживающие насосы, вакуумные клапаны и измерение вакуума, с автоматическими блокировками и безопасным закрытием клапанов при пропадании питания.

По происхождению комплектующих встречаются разные варианты. В примерах спецификаций описаны комплекты насосов китайских производителей (с указанием брендов и страны).
При этом сама логика компоновки (типы насосов, арматура, датчики, блокировки) сохраняется, а производитель/страна узлов выбираются под требования по ресурсу, сервису и бюджету.

Что означает “контролируемое охлаждение” на практике

Управляемость газовой закалки достигается сочетанием:

• регулирования давления газа,
• управления запуском и режимами вентилятора (встречается мягкий пуск через частотный преобразователь),
• устойчивого потока газа (направляющие элементы перед теплообменником),
• эффективности теплообменника и стабильности водяного контура.

Именно эти узлы формируют повторяемость охлаждения по садке и возможность подбирать режимы под разные сечения и материалы — в пределах возможностей конкретной конфигурации печи.

Модели HZQ и их характеристики

Параметры печей могут быть изменены в соответствии с техническим заданием заказчика.

Модели HZQL и их характеристики

Параметры печей могут быть изменены в соответствии с техническим заданием заказчика.
