Описание
Газовые горелки служат ключевым элементом промышленных печей и термических агрегатов, обеспечивая преобразование химической энергии топлива в тепловую энергию. Основная их задача — генерировать стабильное и контролируемое пламя, точно соответствующее требованиям конкретного процесса термообработки.
Материалы
Нержавеющие стали марок 310, 314 и аналогичных сплавов на основе никеля — для основных узлов, контактирующих с пламенем.
Подробнее о жаропрочных сплавах для оснастки
Технические параметры
• Диапазон тепловой мощности: от 10 до 5000 кВт
• Температура горения: до 2000 °C (газо-кислородные) и до 1200 °C (газо-воздушные)
• Коэффициент избыточного воздуха (λ): 1,05–1,2 — обеспечивает оптимальное соотношение топливо/воздух
• Время разогрева до рабочей температуры: 5–20 минут (в зависимости от конструкции и мощности)
Газовые горелки служат ключевым элементом промышленных печей и термических агрегатов, обеспечивая преобразование химической энергии топлива в тепловую энергию. Основная их задача — генерировать стабильное и контролируемое пламя, точно соответствующее требованиям конкретного процесса термообработки.
Функции
- Поддержание заданного теплового режима: горелка автоматически регулирует подачу топлива и воздуха, обеспечивая требуемую температуру внутри печи.
- Обеспечение равномерного распределения тепла: конструкция насадок и форсунок способствует формированию равномерного факела, что важно для однородной обработки изделий.
- Энергоэффективность: современные горелки минимизируют избыточный расход топлива и снижают потери тепла через дымоход.
- Безопасность процесса: встроенные системы контроля пламени и температуры предотвращают вероятность аварий и самопроизвольного горения.
Конструктивные особенности
- Корпус и камера смешения изготовлены из жаропрочной стали или сплавов с высокой коррозионной стойкостью.
- Форсуночный блок может быть выполнен из керамики или высокотемпературных сплавов для устойчивости к эрозии пламенем.
- Системы подачи топлива (газовые лайн-борна) оснащены регуляторами давления и расхода.
- Датчики пламени (ионные электроды или оптические фотодиоды) обеспечивают мгновенный отклик на изменение состояния горения.
Пользователи
В качестве основной целевой аудитории можно выделить:
- Крупные машиностроительные и металлургические предприятия (Aichelin, Ipsen, SNCA, DEYA, Fengdong)
- Заводы по производству керамики и стекла (Holcroft, Bosio)
- Компании, специализирующиеся на вакуумной и защитно-газовой термообработке (SKZA и др.)
| Материал | Inconel 601 (жаропрочный никелевый сплав) |
| Максимальная температура | 1250°C |

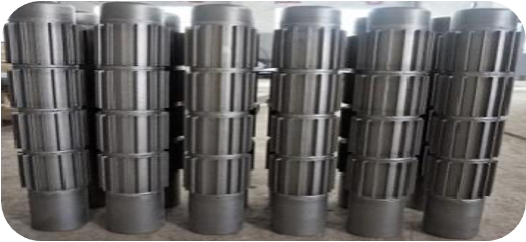

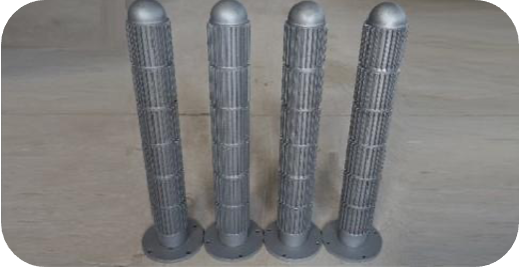

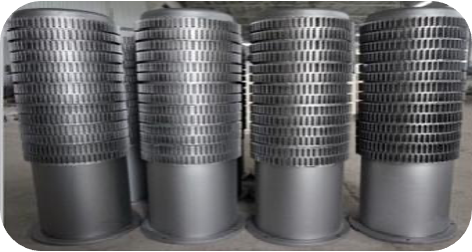

| Тип горелки | Рекуперативная |
| Расход газа | 10-50 м³/час |
| Мощность | 50-250 кВт |
| Давление газа | 0.1-0.5 МПа |
| КПД | 85-92% |
| Снижение выбросов NOx | до 30% |
| Диапазон тепловой мощности | 10-5000 кВт |
| Температура горения | до 2000°C (газо-кислородные), до 1200°C (газо-воздушные) |
| Коэффициент избыточного воздуха (λ) | 1,05–1,2 |
| Время разогрева | 5–20 минут |
- Атмосферные печи (цементация, отжиг, нормализация)
- Вакуумные и защитно-газовые установки
- Конвейерные и ретортные печи в автомобилестроении и металлообработке
- Печи обжига керамики и стекла
- Термообработка деталей сложной формы (для обеспечения точности и повторяемости)
- Печи цементации и азотирования
- Термическая обработка металлов
- Печи с защитной атмосферой
- Ленточные (ламинарные) — создают широкий, плоский факел для равномерного нагрева больших площадей. Наименее чувствительны к изменению потока воздуха.
- Импульсные — чередуют интенсивные взрывы пламени с паузами, что позволяет быстро достичь и поддерживать высокие температуры.
- Вихревые — нагнетают топливо и воздух таким образом, что пламя приобретает тороидальную форму, обеспечивая глубокое прогревание изделий.
- Газо-воздушные и газо-кислородные — первые используют атмосферный воздух, вторые — чистый кислород для достижения более высоких температур и чистого горения.
- Высокая скорость разогрева и точность поддержания температуры
- Минимальные затраты на топливо за счёт оптимизации процесса сгорания
- Устойчивость к перепадам давления в газовой сети
- Модульность и простота обслуживания: большинство узлов заменяются без демонтажа всей горелки
