Сухие градирни (драйкулеры) AVI с воздушным охлаждением на водной или гликолевой основе с замкнутым контуром являются идеальным решением в случае охлаждения сред на 3-5 °C (5-10 °F) выше температуры окружающего среды.

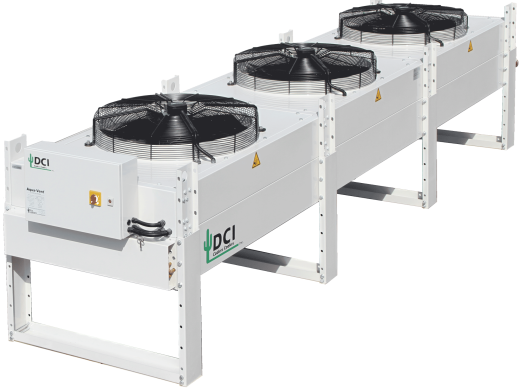

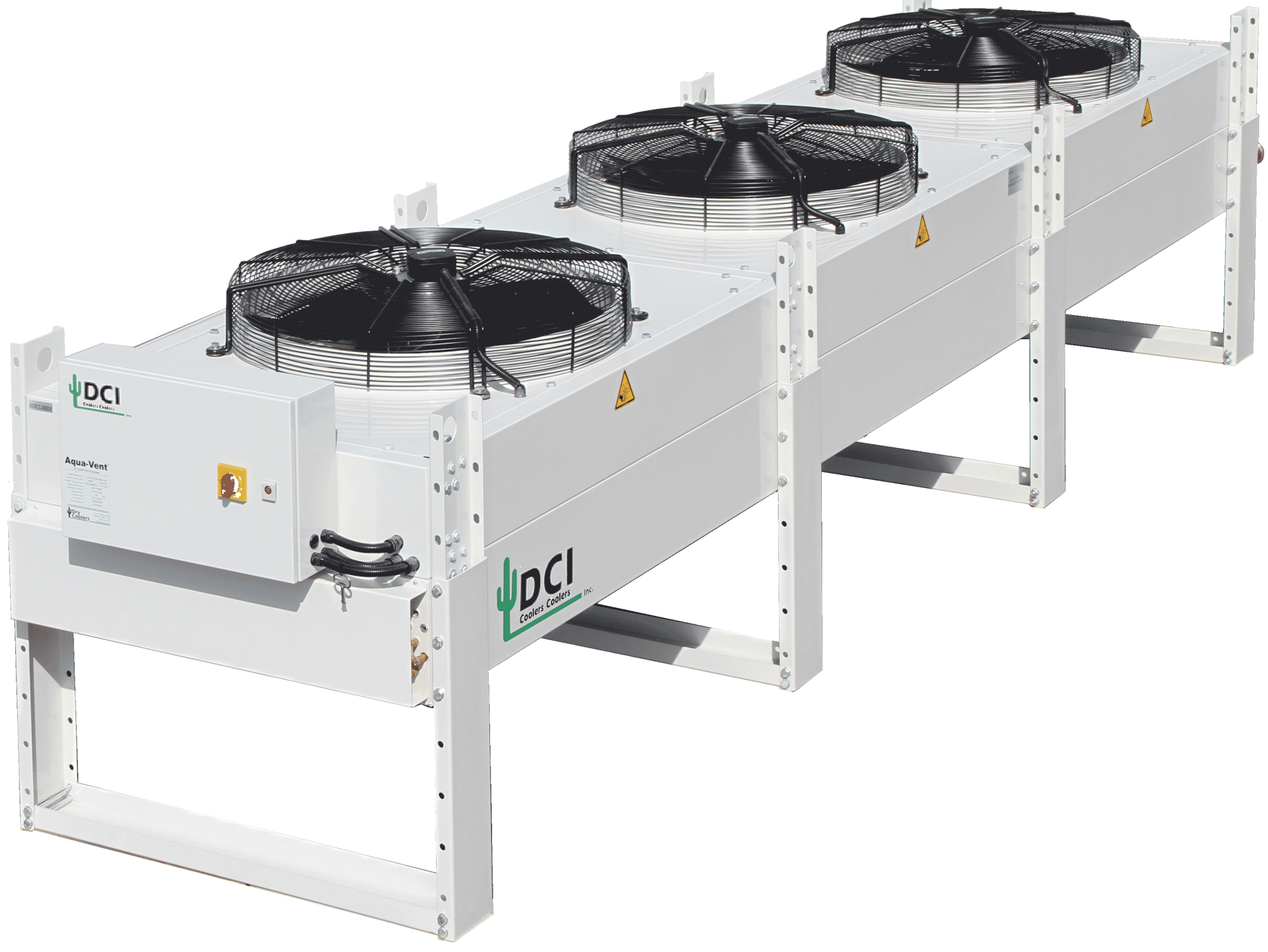

О системе AVI
Устройства представляют собой высокоэффективные охладители с искусственной тягой. Конструкция собрана из высококачественных медных трубок и алюминиевых радиаторов, которые эффективно отводят тепло в воздух.
Работа в замкнутом контуре AVI также никогда не допускает попадания загрязняющих (засоряющих) веществ в систему, это значительно сокращает время простоя, продлевает срок службы системы и минимизирует затраты на техническое обслуживание. Устройства выпускается в размерах от 1 до 12 вентиляторов с прямым приводом, как вертикальной, так и горизонтальной ориентации. Оборудование комплектуется для максимальной эффективности использования.
В охладители DC Thermal AquaVent серии AVI для средней полосы России могут быть добавлены ингибированный этиленгликоль или пропиленгликоль в качестве антифриз, это полностью устраняют вопросы с замерзанием, которые могут послужить помехой при использовании обычных градирен. Их корпус из оцинкованной стали и порошковым покрытием, положительно влияет на срок эксплуатации.
Основные преимущества
- Нулевой расход воды, ввиду полного отсутствия фактора испарения.
- Отсутствует постоянная химическая обработка, достаточно заполнить систему один раз и проводить ежегодную проверку состояния.
- Низкие эксплуатационные расходы за счет вентиляторов с прямым приводом.
- Может охлаждать жидкости до температуры 3-5 °C (5-10 °F) относительно температуры окружающего воздуха.
Технические характеристики
|
Модель |
AVI-2F |
AVI-3F |
AVI-4F |
|---|---|---|---|
|
Поток, м3/ч |
9 - 23 |
14 - 34 |
18 - 45 |
|
Охлаждение, кВт |
40 - 90 |
90 - 150 |
150 - 200 |
|
Кол-во вентиляторов, кВт |
2 х 1.8 |
3 х 1.8 |
4 х 1.8 |
|
Макс. нагрузка, А |
7.4 |
11.1 |
14.8 |
|
Размеры ДxШxВ, мм |
3500 x 1075 x 1200 |
5000 x 1075 x 1200 |
6500 x 1075 x 1200 |
|
Вес в упаковке, кг |
265 |
380 |
500 |
Информация представлена для моделей с 2-4 вентиляторами. Информацию по другим моделям (максимальное кол-во вентиляторов в стандартных моделях - 12 шт.) уточняйте у менеджера.
Комплектация
- Оцинкованный листовой металл с порошковым лакокрасочным покрытием.
- Конструкция блока вентиляторов в единой раме (One Piece) для легкого доступа к радиатору и двигателю.
- Алюминиевый радиатор охлаждения.
- Трубки бесшовные с наружным диаметром 25,4 (½ ”), механически расширенные в алюминиевый радиатор.
- Фланцы выполнены из толстостенной меди, запаянные.
- Индивидуально сбалансированные алюминиевые вентиляторы.
- Двигатели: ½ л.с. или 1½ л.с. Открытые влагозащищенные двигатели, пригодные для использования на улице.
- Оцинкованная внешняя поверхность с внутренним нагнетателем для предотвращения рециркуляции между вентиляторами.
- Система всегда испытывается перед поставкой на наличие утечек при давлении 2,62 МПа (380 psi).
Опции
- Управление вентилятором.
- Мотор защищенный покрытием.
- Медные трубки.
- Покрытие для защиты от солей.
- Вентиляторы TEAO (Полностью закрытая оболочка с обдувом воздуха).
- Устройства установки для вертикального расположения воздухоохладителей.
- Установленная на заводе панель управления EATON UL508a.
- Принудительная или вынужденная конфигурация вытяжного вентилятора.
- Горизонтальные или вертикальные конфигурации воздушного потока.
Характеристики

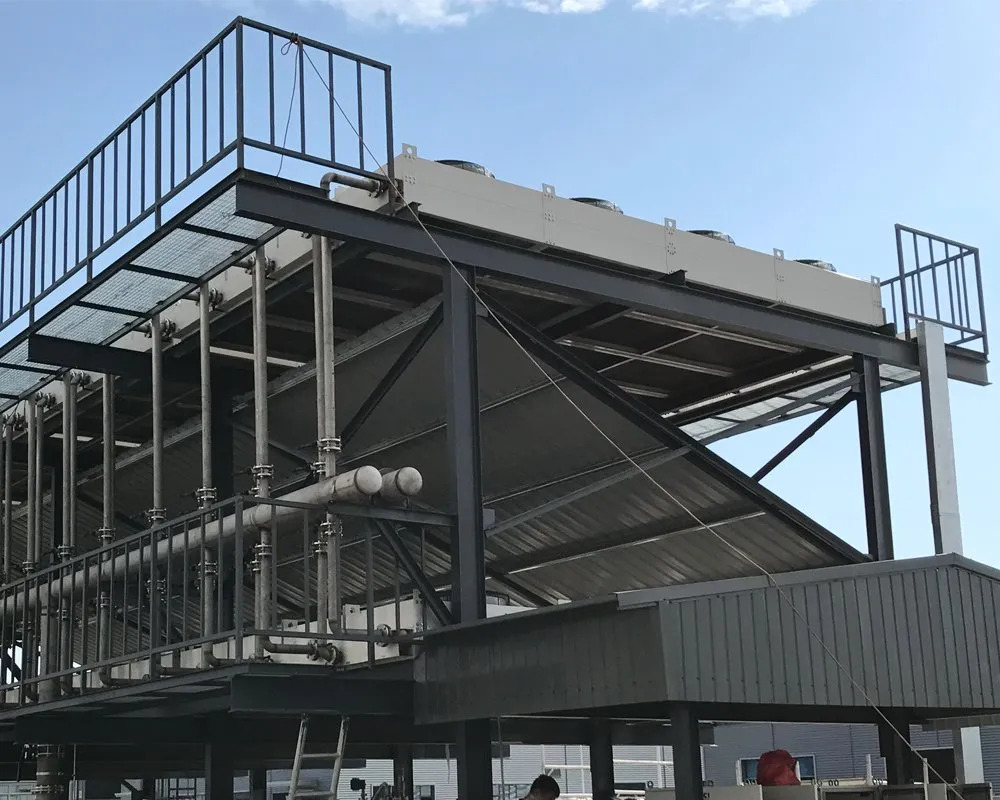

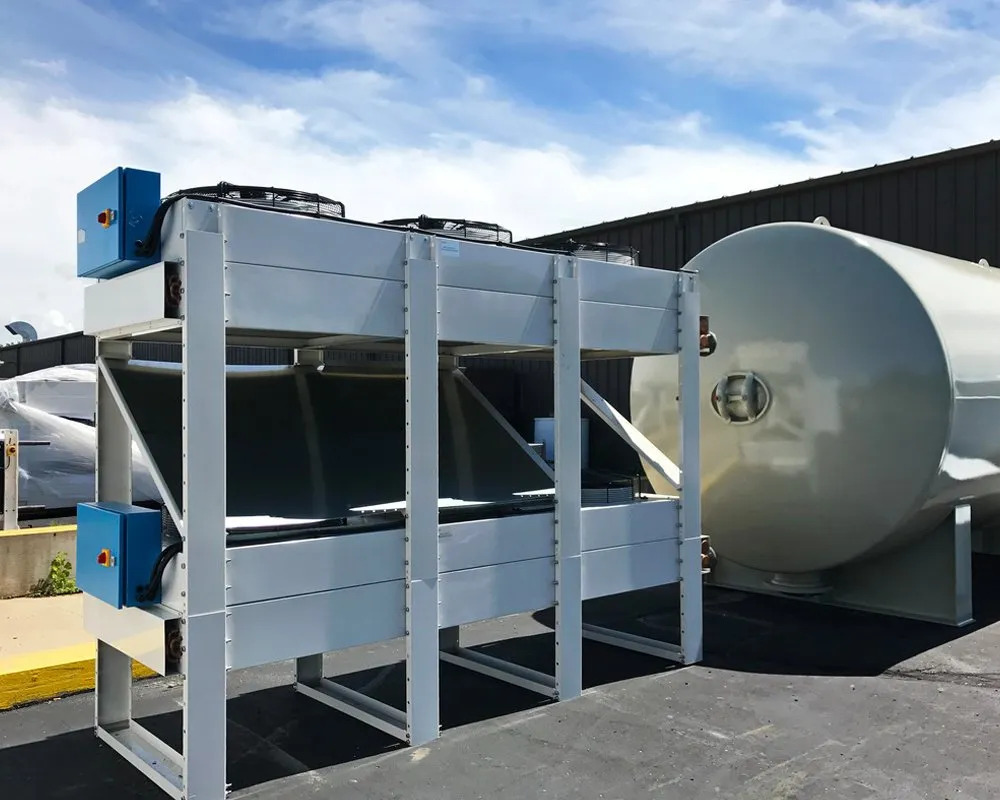

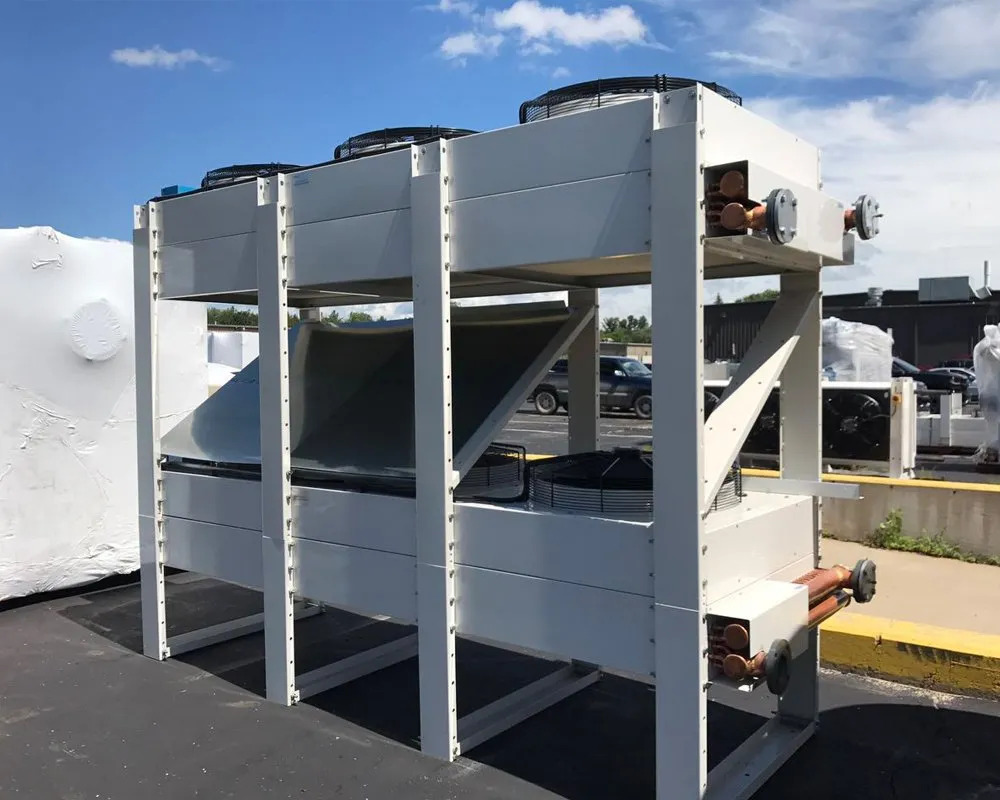

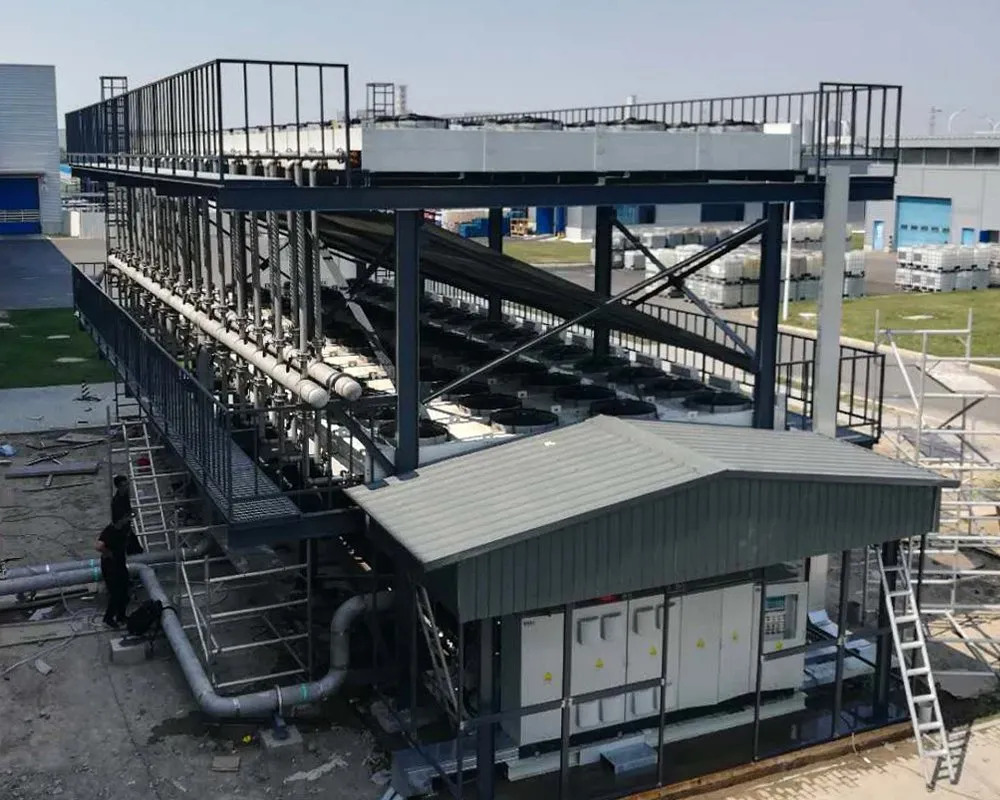

Фотогалерея
