Драйкулер (сухая градирня) для охлаждения масел, закалочных жидкостей повышенной температуры. Температурный диапазон использования: от 35 °C (100°F) до 205 °C (400°F) - ± относительно температуры окружающей среды.
О системе Solanus
DCI Thermal Solanus - драйкулер, разработанный специально для закалочного масла в термообработке. Система Solanus включает в себя воздушный охладитель, соответствующий требованиям производства по надежности и долговечности. Устройства серии Solanus были оптимизированы с помощью 3-D моделирования, что обеспечило максимальную надежность и высокую ремонтопригодность.

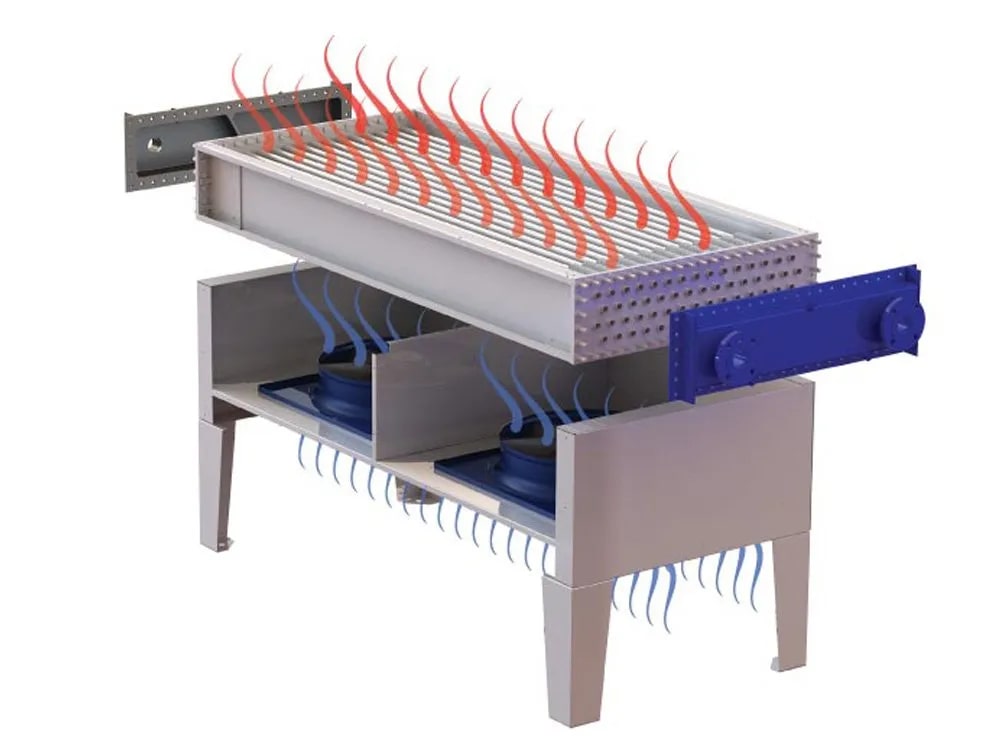

Сухая градирня Solanus являются безопасными системами и работают по принципу водяных охлаждающих систем. Используя воздух внешней среды как средство охлаждения, исключается всякая вероятность загрязнения масляного резервуара водой, таким образом защищая оборудование от взрыва и пожара. Трубы с большим диаметром (25 мм) и толстыми стенками позволяют потоку двигаться за счет тепловой энергии без подключения внешних усилителей турбулентности.
Очищающее свойство закалочной среды устраняет загрязнение трубы и предотвращает закупоривание труб теплообменника даже при использовании сухой закалочной жидкости. Съемная крышка и прямопроходная конструкция трубы позволяют обеспечить легкий доступ для механической чистки труб, если необходимо. В качестве дополнительных опций доступны различные насосы и температурные регуляторы для полной комплектации системы.
Основные преимущества
- Нулевой расход воды, защита устройства от парового взрыва (кипения), вызванный возможной утечкой
- Вентиляторы с принудительной тягой с прямым приводом для максимальной энергоэффективности и тихой работы

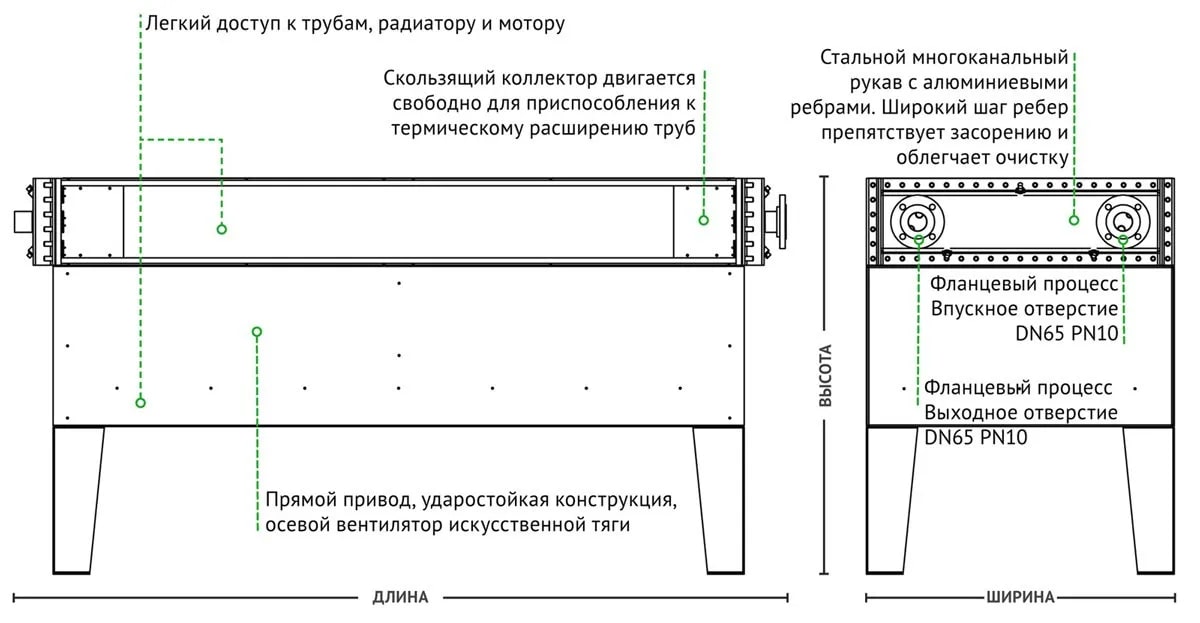

- Прямой канал контура охлаждения позволяет проводить легкую очистку

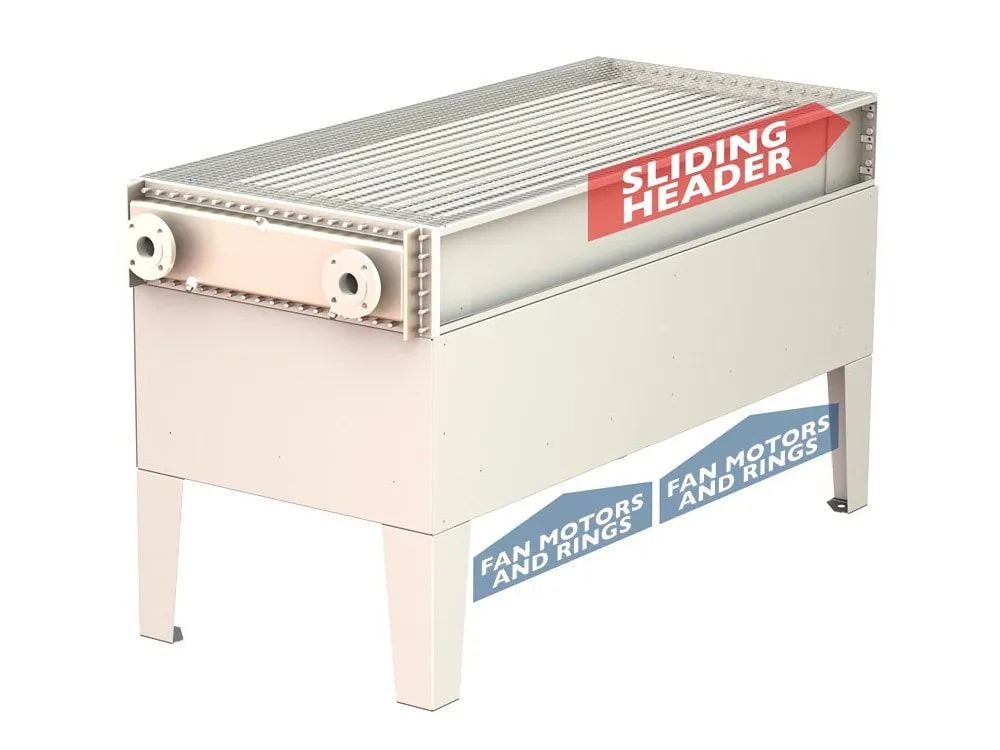

- Съемные заглушки для визуального и механического доступа к трубкам
Технические характеристики
|
Модель |
Кол-во вентиляторов |
Диаметр вентиляторов, мм |
Мощность вентиляторов, кВт |
Произв-ность м3/ч |
Габариты ШxДxВ, м |
Вес, кг |
|---|---|---|---|---|---|---|
|
SQC-15x4-1M |
1 |
710 |
1,1 |
30 |
1 x 1,24 x 1,4 |
295 |
|
SQC-15x4-2M |
2 |
710 |
2 |
30 |
1 x 2,26 x 1,4 |
590 |
|
SQC-15x4-3M |
3 |
710 |
3,4 |
30 |
1 x 3,25 x 1,4 |
885 |
|
SQC-15x4-4M |
4 |
710 |
4 |
30 |
1 x 4,24 x 1,4 |
1180 |
|
SQC-15x6-1M |
1 |
710 |
1,1 |
41 |
1 x 1,24 x 1,5 |
355 |
|
SQC-15x6-2M |
2 |
710 |
2 |
41 |
1 x 2,24 x 1,5 |
705 |
|
SQC-15x6-3M |
3 |
710 |
3,4 |
41 |
1 x 3,25 x 1,5 |
1055 |
|
SQC-15x6-4M |
4 |
710 |
4 |
41 |
1 x 4,24 x 1,5 |
1385 |
|
SQC-25x4-3M |
3 |
800 |
7 |
68 |
1,7 x 3,25 x 1,5 |
1360 |
|
SQC-25x4-4M |
4 |
800 |
9 |
68 |
1,7 x 4,24 x 1,5 |
1770 |
|
SQC-25x4-5M |
5 |
800 |
11 |
68 |
1,7 x 5,26 x 1,5 |
2180 |
|
SQC-25x4-6M |
6 |
800 |
13 |
68 |
1,7 x 6,25 x 1,5 |
2585 |
|
SQC-25x6-3M |
3 |
800 |
7 |
68 |
1,7 x 3,25 x 1,6 |
1475 |
|
SQC-25x6-4M |
4 |
800 |
9 |
68 |
1,7 x 4,24 x 1,6 |
2000 |
|
SQC-25x6-5M |
5 |
800 |
11 |
68 |
1,7 x 5,26 x 1,6 |
2520 |
|
SQC-25x6-6M |
6 |
800 |
13 |
68 |
1,7 x 6,25 x 1,6 |
3040 |

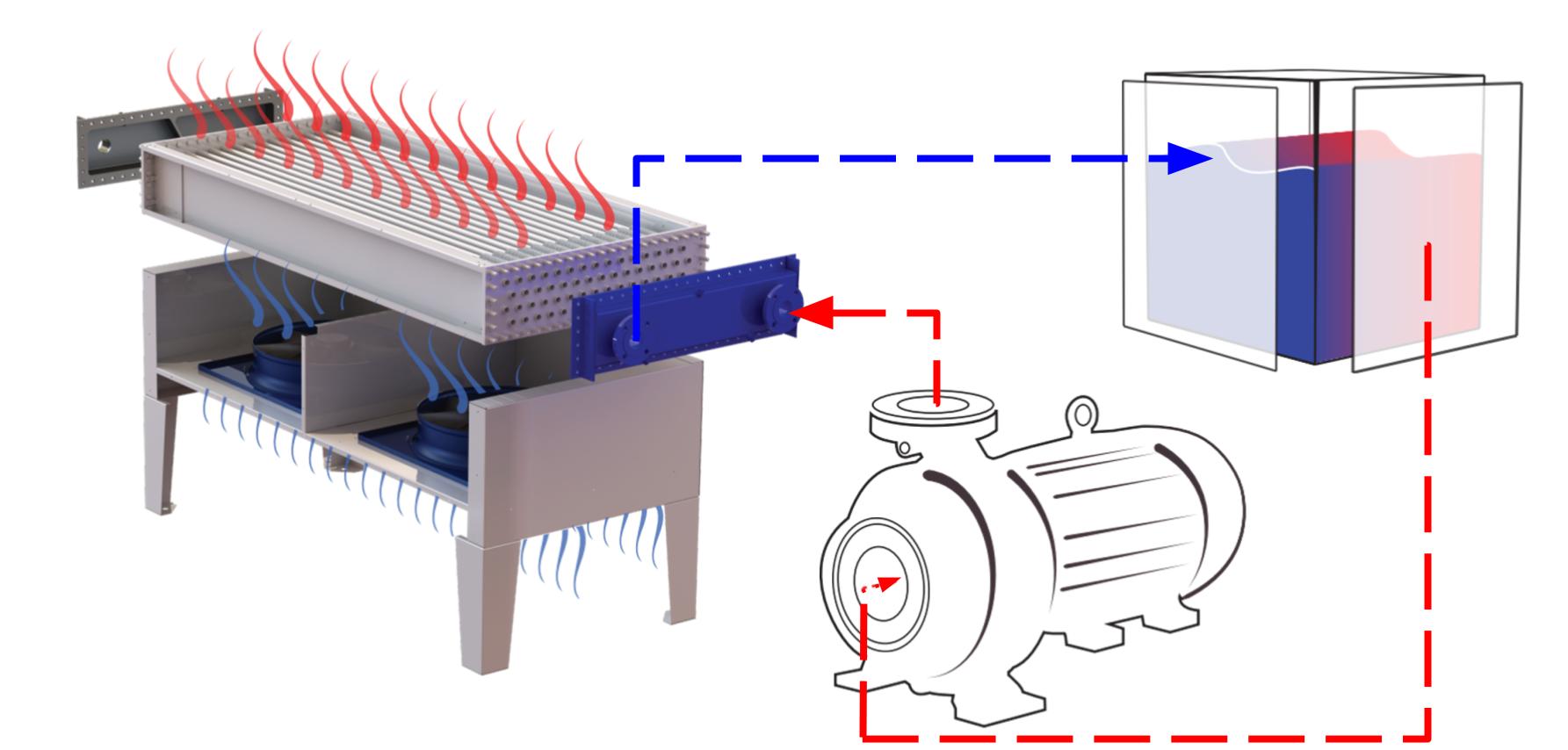

Замкнутый контур охлаждения значительно продлевает жизнь вашей печи.
Комплектация
- Насос из нержавеющей стали
- Резервуар (бак) из нержавеющей стали
- Пластинчатый теплообменник из нержавеющей стали
- Электрический модульный клапан для контроля температуры
Опции
- Дублирующая насосная система
- Бак установленный над насосной станцией
- Сигнализатор повышенной температуры и пониженного давления
- Термостатический смесительный клапан
- Дистанционное управление
