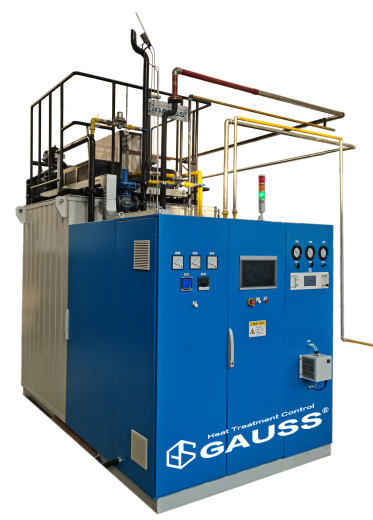

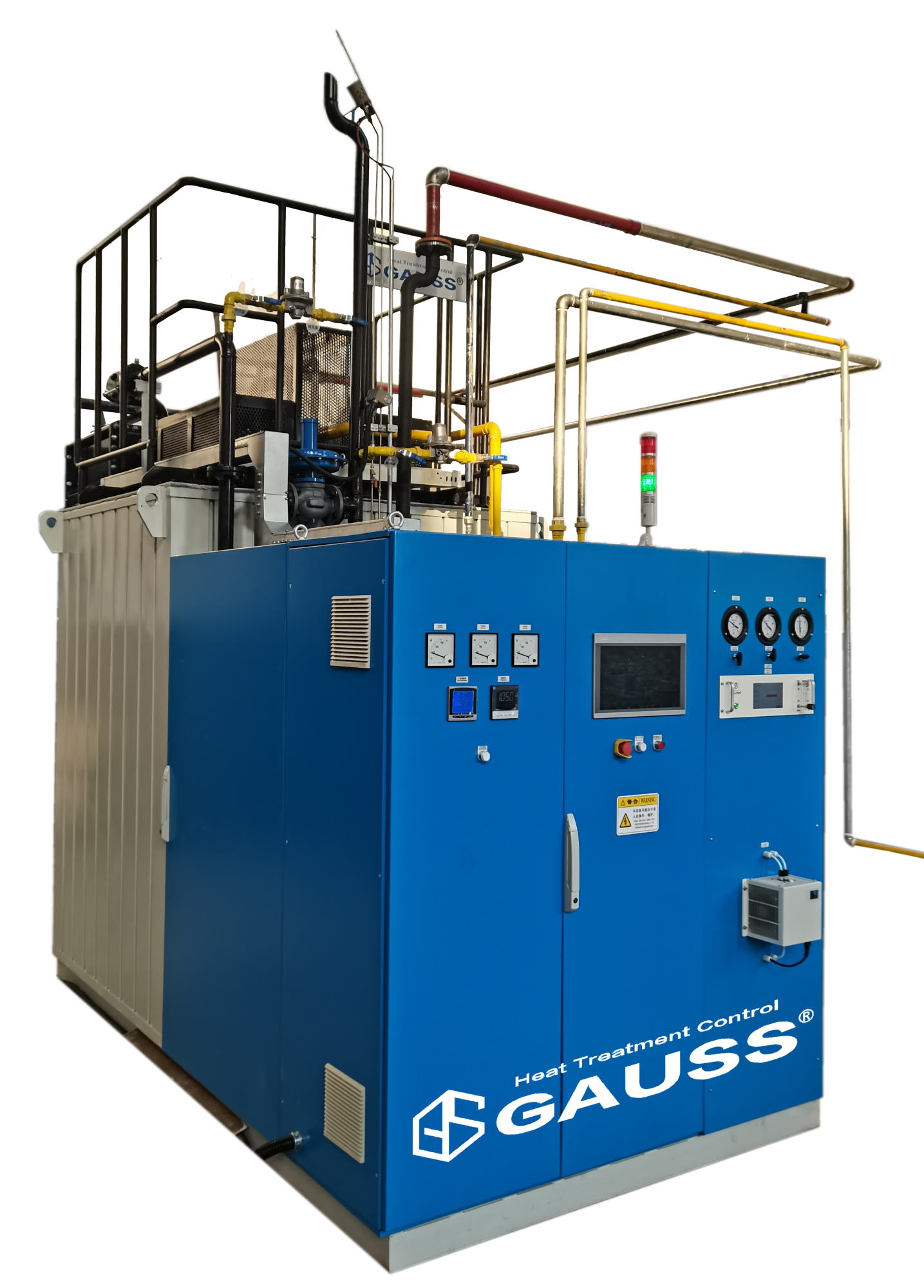

GAUSS EndoMate™ 40A
Автоматический RX-генератор для получения эндотермического газа из природного газа и воздуха. Оборудование предназначено для печей термообработки, где требуется стабильная защитная или технологическая атмосфера с контролем состава газа.
Производительность12–40 м³/ч, автоматическая регулировка по фактическому потреблению газа.
Контроль процессаТемпература, давление, CO, CO₂, CH₄, точка росы, архивирование данных и трассируемость параметров.
ПоставкаПодбор комплектации, согласование технических условий, поставка, шеф-монтаж, пуско-наладка и обучение.
Назначение оборудования
GAUSS EndoMate™ 40A формирует эндотермическую атмосферу путем смешения природного газа с воздухом и последующей каталитической реакции при высокой температуре.
Полученный эндогаз подается в оборудование термообработки как несущий газ для химико-термических процессов или как защитная атмосфера для нагревательных печей.
Состав основного оборудования
В состав поставки могут входить корпус генератора с реакционным баком, катализатором и керамическими шарами, нагреватели GAUSS, воздушный охладитель, шкаф управления, система смешения газа EndoMate™, система контроля атмосферы, трехкомпонентный газоанализатор FAA-S-RX™, система анализа точки росы DPMS, внутренние кабели оборудования, документация, монтаж, пуско-наладка и обучение персонала.
Ключевые преимущества
Автоматическая регулировка 20–100%
Система смешения EndoMate™ изменяет выработку газа под фактическую потребность печного оборудования и снижает расход газа при неполной загрузке.
Контроль CO₂
Поддержание CO₂ возможно в диапазоне 0,4% ± 0,05%, что помогает стабилизировать состав эндогаза и параметры процесса.
Газоанализ CO / CO₂ / CH₄
Система отслеживает основные компоненты атмосферы, рассчитывает углеродный потенциал или PF и сохраняет данные для последующего анализа.
Реактор из 330S
Реактор выполнен из центробежнолитого жаропрочного сплава 330S и рассчитан на стабильную работу в условиях высокотемпературного крекинга.
Архивирование данных
Система управления поддерживает регистрацию параметров, предупреждение по ресурсу катализатора, ПИД-регулирование и трассируемость процесса.
Безопасность по газовой части
Предусмотрены электроклапан отсечки газа, датчик давления, обратный клапан пламени, аварийные блокировки и предохранительные клапаны.
Технические характеристики EndoMate™ 40A
Ниже приведены параметры по техническому плану GAUSS. Итоговое исполнение уточняется по составу исходного газа, требованиям к печной линии и условиям размещения на площадке.
| Производительность по эндогазу | 12–40 м³/ч |
| Диапазон автоматической регулировки | от 20 до 100% производительности |
| Давление газа на выходе | 5–6 кПа |
| Температура газа на выходе | 50–90 °C, не более 120 °C |
| Состав атмосферы | CO 18,5–21%; H₂ 38–42%; CO₂ 0,2–0,5%; остальное — N₂ |
| Номинальная рабочая температура | 1050 °C |
| Максимальная рабочая температура | 1080 °C |
| Электропитание | 3P+PE+N / 380 В / 50 Гц |
| Мощность нагрева | 30 кВт |
| Общая установленная мощность | 35 кВт |
| Габаритные размеры Д×Ш×В | 2150×2070×3750 мм |
Требования к площадке
Среды и коммуникации
Подключения
Подвод азота — DN15, подвод газа — DN25, выход RX-газа — DN50. Для безопасной эксплуатации требуется предусмотреть вытяжной зонт и трубопровод отвода отработанных газов.
Перед поставкой Термомеханикс помогает проверить исходные данные площадки, требования к размещению, подключению и взаимодействию с печным оборудованием.
Цены в карточке не указаны. Стоимость определяется после согласования производительности, состава поставки, условий поставки, монтажа и пуско-наладочных работ.
Заказать RX-генератор GAUSS
Подготовим опросный лист, уточним требования к атмосфере, подберем комплектацию и запросим техническое предложение под вашу линию термообработки.
