1
Вакуумирование
Из пористой заготовки удаляются воздух и газы, которые могут препятствовать проникновению расплава и образовывать непропитанные зоны.
Технология инфильтрации
Вакуумная инфильтрация под давлением
Процесс заполнения пористой структуры расплавленным материалом с предварительным удалением газов и последующим воздействием давления.
Что представляет собой процесс
Вакуумная инфильтрация под давлением применяется для получения более плотных, прочных и стабильных материалов из пористых заготовок. Сначала из пор, капилляров и внутренних полостей удаляются воздух, влага и летучие примеси. Затем расплавленный материал вводится в контакт с заготовкой, а избыточное давление помогает ему глубже и равномернее проникнуть в структуру.
Такой подход позволяет снизить количество внутренних дефектов, повысить плотность материала и получить заданные механические, теплопроводные, электрические или эксплуатационные свойства.

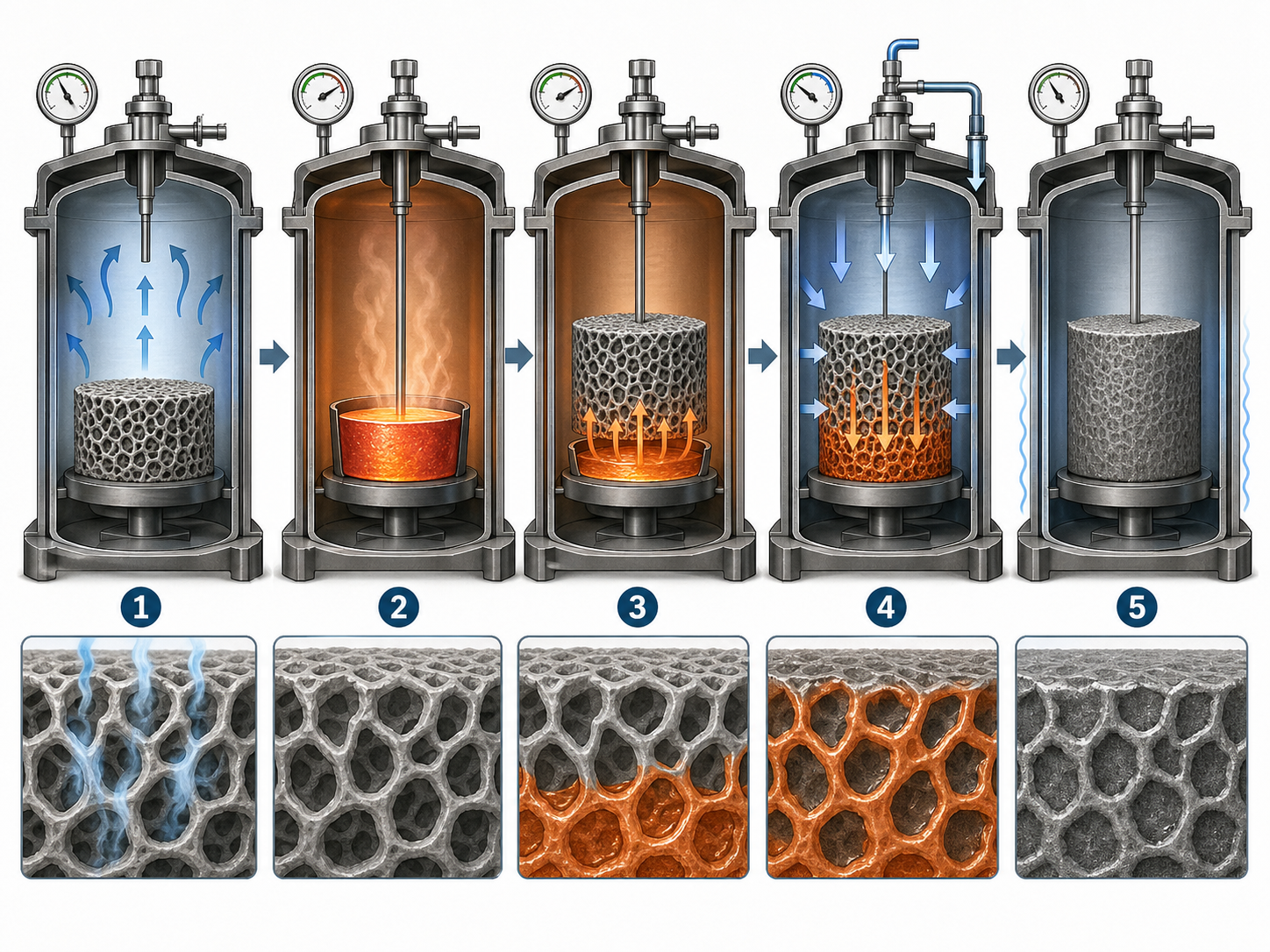

Основные стадии процесса: вакуумирование, нагрев, начало инфильтрации, воздействие давления и охлаждение.
Основные этапы технологии
2
Нагрев
Заготовка и инфильтрующий материал нагреваются до температуры, при которой расплав получает требуемую текучесть и смачиваемость.
3
Давление и выдержка
Инертный газ создает давление, которое способствует глубокому заполнению пористой структуры и повышает равномерность инфильтрации.
Какие бывают технологические решения
Вакуумная инфильтрация без высокого давления
В этом случае основную роль играет предварительное вакуумирование. После удаления воздуха расплав заполняет поры за счет капиллярных сил и разницы давлений.
- Преимущества: более простое оборудование, меньшая стоимость, относительно легкое обслуживание.
- Ограничения: меньшая глубина проникновения, высокая зависимость от смачиваемости и риск неполного заполнения сложной структуры.
Вакуумная инфильтрация под давлением
После вакуумирования и нагрева создается избыточное давление инертного газа. Это помогает расплаву проникать глубже и равномернее.
- Преимущества: более полное заполнение пор, высокая повторяемость, улучшение свойств материала.
- Ограничения: более высокая стоимость оборудования, повышенные требования к безопасности и точности управления.

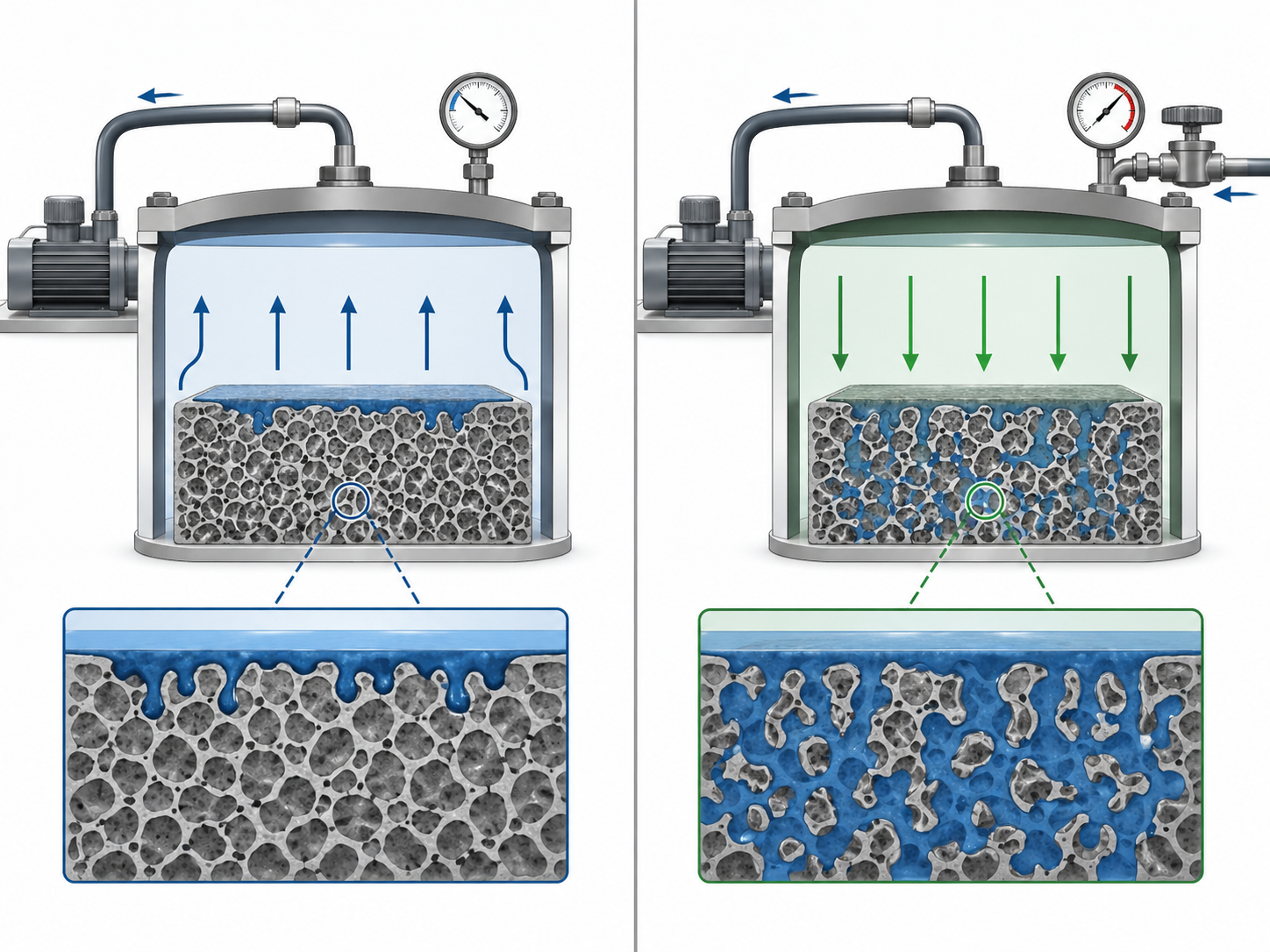

Сравнение: вакуумная инфильтрация без высокого давления и инфильтрация с дополнительным давлением.
Области применения
Процесс используется в отраслях, где требуется получить материалы с высокой плотностью, стабильной структурой и заданными эксплуатационными характеристиками.
Композиционные материалы
Получение материалов на основе углеродных, графитовых, керамических и других пористых заготовок.
Авиация и машиностроение
Изготовление ответственных деталей, работающих при повышенных нагрузках, температурах и требованиях к ресурсу.
Электроника и энергетика
Производство элементов с заданной теплопроводностью, электропроводностью и термостойкостью.
Примеры областей применения: авиационные компоненты, теплопроводящие элементы, износостойкие детали, графитовые и керамические материалы.

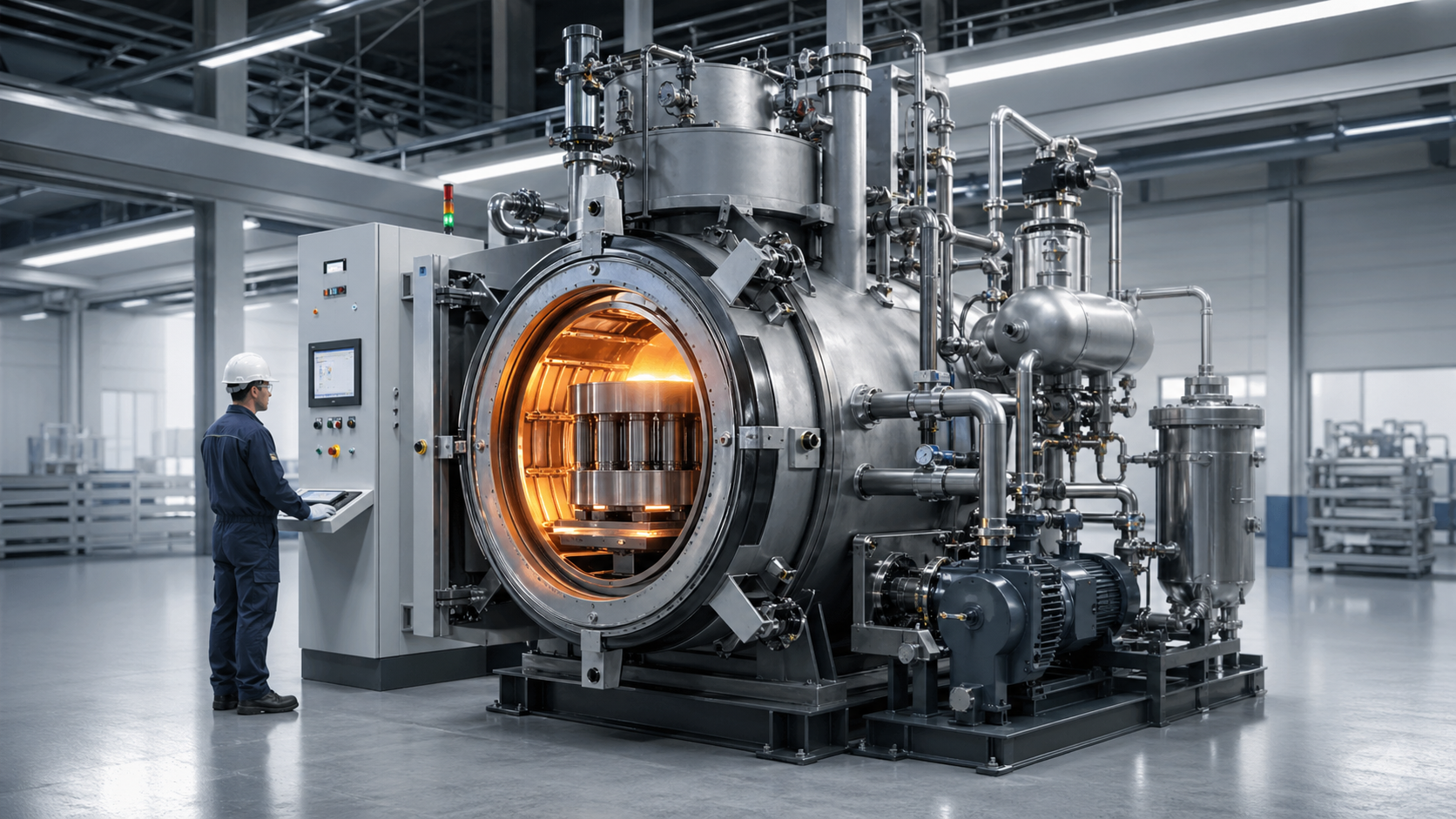

На что обратить внимание при выборе вакуумной печи
Технологические параметры
Температура, вакуум и давление должны соответствовать материалу заготовки, свойствам инфильтранта и требуемой глубине пропитки. Важно оценивать не только максимальные значения, но и стабильность их поддержания в течение цикла.
Конструкция и безопасность
Камера, арматура, клапаны, датчики и система охлаждения должны быть рассчитаны на работу при заданном давлении, температуре и газовой среде. Отдельное внимание стоит уделять защитным блокировкам и алгоритмам безопасного останова.
- Рабочая температура и равномерность нагрева в зоне расположения заготовки.
- Предельный и рабочий вакуум, время откачки и скорость натекания.
- Максимальное рабочее давление и стабильность его поддержания.
- Совместимость горячей зоны с материалами процесса и технологической атмосферой.
- Система подачи инертного газа, требования к чистоте газа и герметичности.
- Возможности автоматического управления, регистрации параметров и анализа истории циклов.
- Доступность обслуживания нагревателей, теплоизоляции, уплотнений, датчиков и вакуумной системы.
Наиболее существенные параметры процесса
Температура процессаОпределяет вязкость расплава, смачиваемость и способность инфильтранта проникать в поры.
Уровень вакуумаВлияет на удаление воздуха и газов из заготовки перед началом инфильтрации.
Давление инфильтрацииОпределяет глубину и полноту заполнения пористой структуры.
Время выдержкиДолжно быть достаточным для заполнения структуры, но не избыточным для цикла.
Смачиваемость материаловКритически влияет на способность расплава проникать в поры даже при хорошем вакууме и давлении.
Пористость заготовкиРазмер, форма и распределение пор определяют выбор температуры, давления и времени выдержки.
Итог
Вакуумная инфильтрация под давлением — это эффективный процесс получения плотных и стабильных материалов из пористых заготовок. Для качественного результата важны не только размеры рабочей зоны и максимальная температура печи, но и уровень вакуума, давление, равномерность нагрева, совместимость материалов горячей зоны, чистота газовой среды, безопасность и точность управления технологическим циклом.
