Введение
Современные промышленные процессы, будь то термообработка металлов, обжиг керамики или отверждение композитов, предъявляют высочайшие требования к точности соблюдения температурных режимов. Одной из ключевых задач является обеспечение равномерного распределения температуры по всему рабочему объему печи. Любые отклонения, так называемые "горячие" или "холодные" зоны, могут привести к браку продукции, снижению механических свойств материалов и, как следствие, к финансовым потерям.
Решением этой проблемы является многозонный контроль температуры, а наиболее эффективной и распространенной архитектурой для его реализации — система Master-Slave («Ведущий-Ведомый»). В этой статье мы подробно разберем принципы работы, архитектуру и преимущества этой системы.
В чем проблема? Ограничения однозонного контроля
В простейшем случае камерная печь оснащается одним датчиком температуры (термопарой) и одним органом управления (например, симистором или реле). Контроллер поддерживает заданную температуру именно в той точке, где установлен датчик.

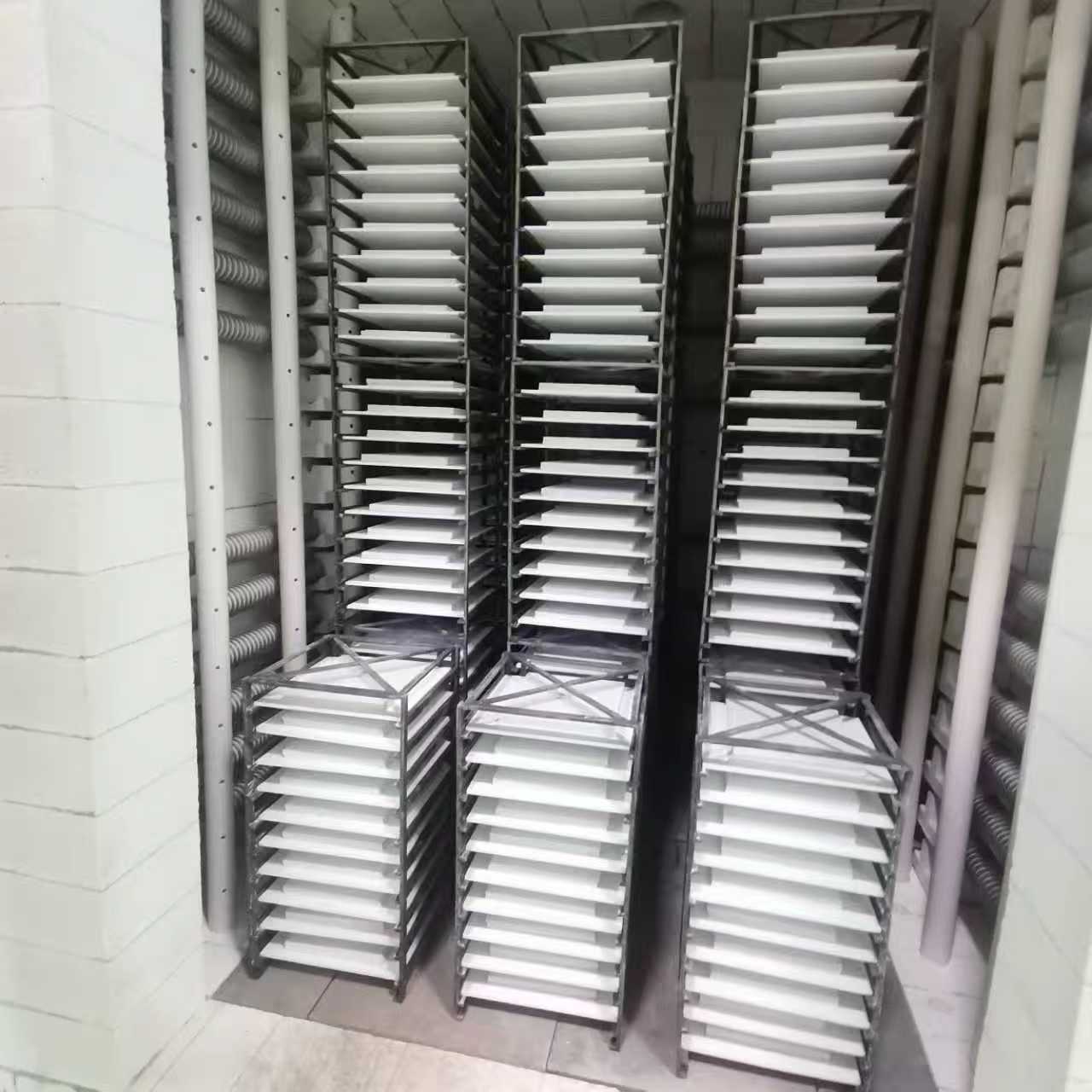

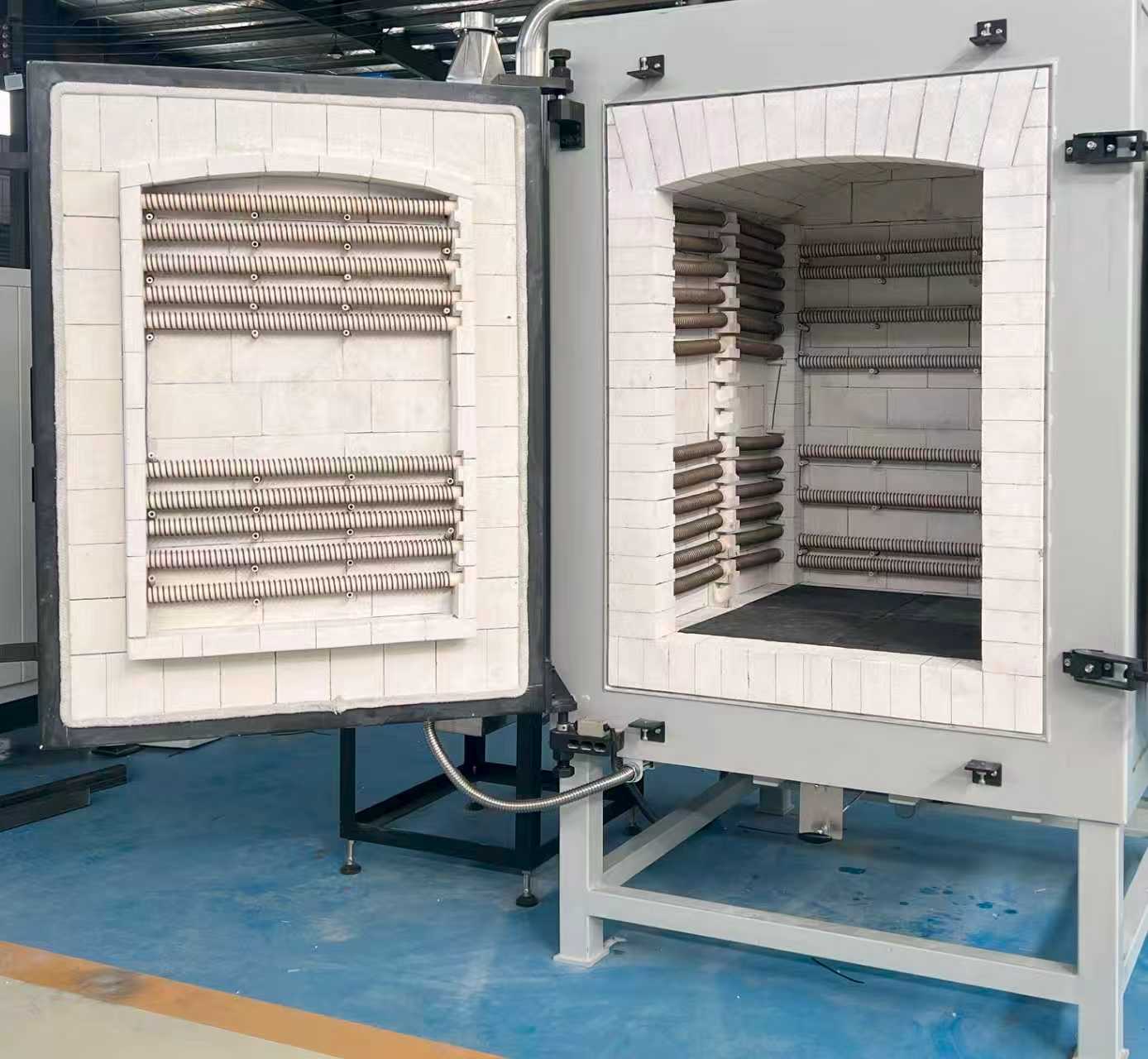

Однако в больших камерных печах неизбежно возникают тепловые потери через стенки, дверцу, а также неравномерность конвекции и излучения. В результате температура в углах, у дверцы или в центре печи может существенно отличаться от контрольной точки. Это делает однозонный контроль неприемлемым для ответственных технологических процессов.
Что такое многозонный контроль?

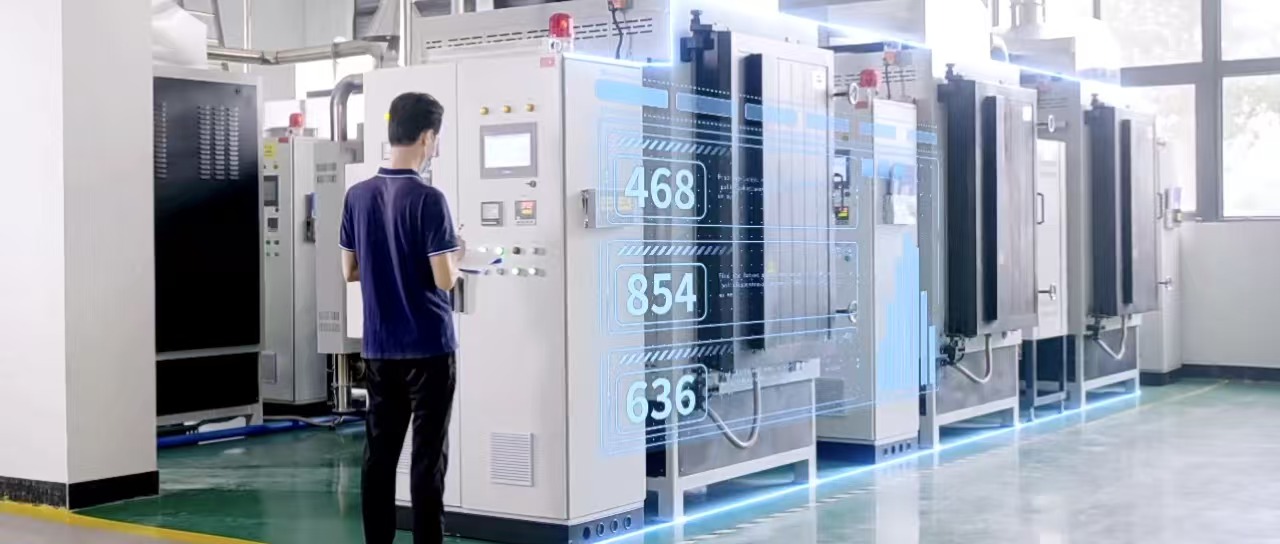

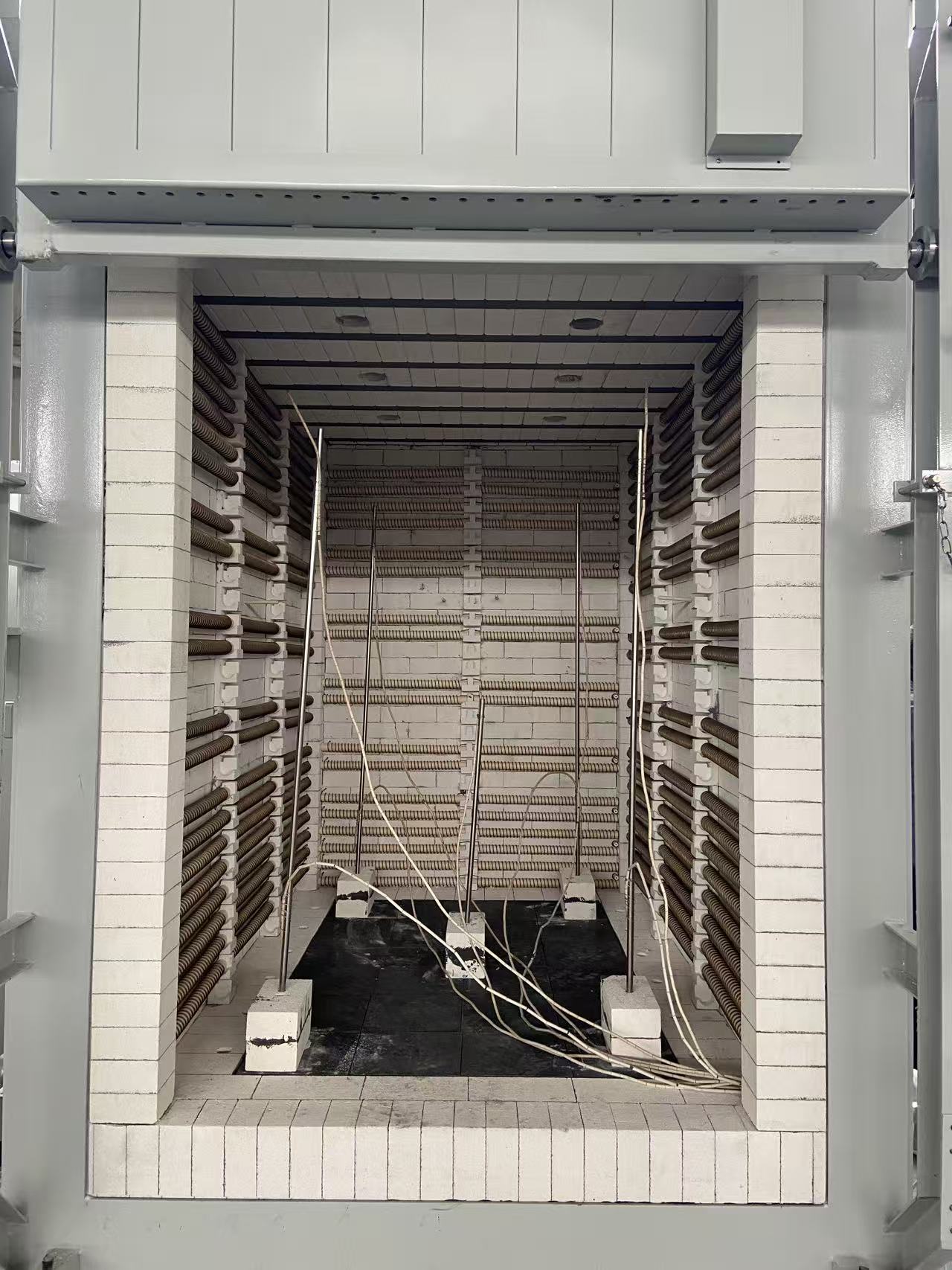

Многозонный контроль предполагает разделение рабочего объема печи на несколько независимых секторов — зон. Каждая зона оснащается:
- Собственным нагревательным элементом.
- Собственным датчиком температуры (термопарой).
- Собственным контроллером (Slave-контроллером).
Задача системы — не просто независимо управлять мощностью каждого нагревателя, а делать это согласованно, чтобы во всей печи поддерживалась максимально однородная температура.
Система Master-Slave: Интеллектуальное управление зонами
Архитектура Master-Slave — это интегрированная система, где зоны работают согласованно под управлением "лидера".
Как это работает:
- Назначение ролей:
- Master (Ведущий контроллер): Это центральный блок управления (часто PLC, DCS или продвинутый температурный контроллер). Его ключевая задача — расчет и распределение задающих воздействий (уставок) для всех ведомых зон в соответствии с технологическим рецептом (температурный профиль, время выдержки, скорость нагрева/охлаждения).
- Slave (Ведомый контроллер): Каждый такой контроллер (обычно PID-регулятор) отвечает за свой конкретный участок печи. Он получает уставку от Master-контроллера и управляет мощностью своего нагревательного элемента, чтобы поддерживать местную температуру на заданном уровне.
- Принцип координации:
- Master-контроллер не управляет температурой напрямую. Он управляет работой всех Slave-контроллеров, обеспечивая их синхронную работу по единой программе.
- Slave-контроллеры работают в режиме внешней уставки. Их главная цель — используя показания своей локальной термопары в качестве текущего значения (Process Variable), выдать такую мощность на нагреватель, чтобы достичь уставки, полученной от Master'а.
Ключевые обязанности компонентов системы
Master-контроллер:
- Управление температурным профилем: Выполнение сложного рецепта с заданными скоростями нагрева, целевыми температурами и временем выдержки.
- Глобальный расчет уставки: Определение целевой температуры для всех Slave-контроллеров на каждом этапе процесса.
- Компенсация и смещение (Bias Control): Для компенсации взаимного теплового влияния зон Master может использовать дополнительную feedback-петлю. Он считывает температуру с "главной" термопары, размещенной в критической точке (например, на самом изделии), или вычисляет среднюю темперацию по всем зонам. Если это значение отклоняется от целевого, Master вносит поправку в уставки для всех Slave-контроллеров.
- Мониторинг системы: Следит за общесистемными авариями (например, превышение среднетемпературного предела).
Slave-контроллер:
- Локальное регулирование: Каждый Slave выполняет точное PID-регулирование в своей зоне, основываясь на своем датчике и уставке от Master'а.
- Управление мощностью: Через симисторы, SSR или контакторы регулирует мощность своего нагревательного элемента.
- Локальная безопасность: Обеспечивает безопасность своей зоны, отслеживая обрыв термопары, обрыв нагревателя, независимое аварийное превышение температуры.
Две основные конфигурации Master-Slave
В зависимости от источника обратной связи для Master-контроллера, система может работать в двух основных режимах:
- Контроль по средней температуре:
- Принцип: Master-контроллер использует в качестве своего процесса переменную расчетную среднюю температуру со всех (или ключевых) Slave-зон.
- Цель: Поддерживать среднюю температуру по печи в соответствии с заданным профилем.
- Плюсы: Повышает общую равномерность, система менее чувствительна к возможному нерепрезентативному показанию одного датчика.
- Минусы: Выход из строя одной термопары может исказить среднее значение и нарушить работу всей системы.
- Контроль по ключевой зоне:
- Принцип: Master-контроллер использует показания единственной, критически важной термопары, размещенной в наиболее значимой точке (например, на изделии, в геометрическом центре печи, у двери).
- Цель: Обеспечить, чтобы температура в самой важной точке точно следовала профилю.
- Плюсы: Прямое управление температурой в зоне, определяющей качество продукции.
- Минусы: Creates a single point of failure; выход из строя этой термопары парализует управление.
Коммуникации: от аналоговых сигналов к цифровым сетям
- Аналоговые системы (4-20 мА, 0-10 В): Master передает один общий аналоговый сигнал, который одновременно является уставкой для всех Slave-контроллеров. Просто, но не позволяет индивидуально корректировать уставки для разных зон.
- Современные цифровые системы (PROFIBUS, PROFINET, EtherNet/IP, Modbus TCP/IP): Master (например, ПЛК) обменивается данными с каждым Slave по цифровой сети. Это позволяет:
- Передавать уникальные, скорректированные уставки для каждого Slave-контроллера.
- Собирать с всех Slave данные о температуре, статусе и авариях.
- Обеспечивает высочайшую гибкость, точность и надежность.
Ключевые преимущества системы Master-Slave
- Высокая равномерность температуры: Активно компенсирует тепловые потери и неравномерность.
- Согласованность работы зон: Исключает "борьбу" зон между собой.
- Простота для оператора: Управление одним технологическим рецептом вместо возни с десятком контроллеров.
- Компенсация взаимного влияния: Система автоматически учитывает, как нагрев одной зоны влияет на соседние.
- Гибкость и оптимизация: Позволяет реализовать сложную логику, например, ограничение общей потребляемой мощности во время пуска.
- Энергоэффективность: Подача ровно того количества энергии, которое необходимо для компенсации потерь в каждой конкретной зоне.
- Повторяемость результатов: Гарантирует стабильное качество обработки от партии к партии.
Важные аспекты для внедрения
- Тщательная настройка PID: Каждый Slave-контроллер должен быть точно настроен (затарены) для своей зоны. PID-настройки Master-контроллера (если используется режим смещения) должны быть более "медленными", чтобы не конфликтовать с быстрыми Slave-контурами.
- Риск единой точки отказа: Выход из строя Master-контроллера останавливает весь процесс. В критичных применениях требуется резервирование.
- Стоимость: Система сложнее и дороже, чем набор независимых контроллеров.
Области применения
Система Master-Slave незаменима в процессах, требующих жесткого соблюдения температурного поля:
- Термообработка металлов (отжиг, закалка, отпуск).
- Обжиг керамики и фарфора.
- Производство стекла.
- Лабораторные исследования и испытания материалов.
- Сушка и отверждение композитных материалов.
- Активация катализаторов.
Заключение
Многозонная система контроля температуры по принципу Master-Slave — это отраслевой стандарт для современного промышленного нагревательного оборудования. Это сложная, но чрезвычайно эффективная архитектура, которая превращает камерную печь в интеллектуальную систему, способную обеспечить беспрецедентную равномерность, стабильность и повторяемость температурного поля.
Инвестируя в печь с такой системой управления, вы инвестируете в качество своей продукции, снижение брака и повышение эффективности производственного процесса. Понимание принципов ее работы, конфигураций и особенностей является ключом к успешной эксплуатации и выполнению самых сложных технологических задач.
