Контроль времени закалки как инструмент стабильной термообработки

Время закалки — один из ключевых параметров, влияющих на структуру, твердость и эксплуатационные свойства деталей после термообработки. На практике важно не только задать режим, но и подтвердить, что охлаждение каждой партии проходит с достаточной интенсивностью и повторяемостью.

Для российских производств это особенно актуально при обработке массивных деталей, литых заготовок, элементов горнодобывающего оборудования, штампов, валов, корпусов, зубчатых колес и других изделий, где недостаточная скорость охлаждения может привести к образованию нежелательной структуры, снижению ударной вязкости, короблению или нестабильности механических свойств.

Почему одного заданного времени выдержки в закалочном баке недостаточно

На производстве часто задают фиксированное время нахождения детали в воде, масле или полимерной среде. Однако фактическая интенсивность охлаждения зависит от большого количества факторов:

• массы садки;
• толщины сечения детали;
• начальной температуры охлаждающей среды;
• объема закалочного бака;
• интенсивности перемешивания;
• расхода охлаждающей воды через теплообменник;
• температуры в цехе;
• загрязнения трубопроводов, форсунок и теплообменных контуров.

Поэтому две одинаковые по времени операции могут дать разный результат, особенно летом, при высокой температуре в цехе или при ухудшении циркуляции охлаждающей среды.

Контроль времени закалки по температуре охлаждающей среды

Один из практичных методов контроля — анализ изменения температуры воды или другой охлаждающей среды в закалочном баке во время процесса. После погружения садки температура среды повышается. По характеру этой кривой можно оценить, насколько быстро изделие отдает тепло.

Такой подход позволяет использовать не только расчетное время пребывания детали в баке, но и фактическую тепловую картину процесса. В результате предприятие получает удобный параметр для сравнения разных партий, разных баков, разных режимов перемешивания и разных температур охлаждающей среды.

Что такое время 80% или 90% закалки

Для производственного контроля удобно использовать условный показатель: время, за которое изделие отдает основную часть тепла охлаждающей среде. Например, время 80% или 90% закалки показывает, насколько быстро прошла основная стадия охлаждения.

Чем меньше это время при сопоставимой садке и одинаковой толщине сечения, тем выше интенсивность охлаждения. Если показатель увеличивается, это может быть сигналом, что процесс стал менее эффективным и требуется проверка оборудования.

Для массивных деталей такой контроль особенно важен: наружные слои охлаждаются быстрее, а внутренняя часть изделия еще может оставаться при высокой температуре. Поэтому преждевременное извлечение детали из бака может привести к нежелательным структурным изменениям.

Пример из промышленной практики

В промышленных закалочных баках анализировали охлаждение литых деталей из аустенитной марганцовистой стали. Толщина экспериментальных образцов составляла примерно 100–200 мм. Температура воды фиксировалась во время закалки, после чего кривая корректировалась с учетом работы системы охлаждения бака.

В одном из примеров бак содержал около 75 100 кг воды. По скорости снижения температуры после завершения активной стадии закалки был рассчитан фактический расход охлаждающей воды — около 3 000 кг/мин. Такой расчет может использоваться не только для анализа закалки, но и для проверки состояния насосов, трубопроводов и теплообменной системы.

В другом промышленном примере масса садки составляла около 2 840 кг, масса воды в баке — около 61 200 кг, а расход охлаждающей воды — около 490 кг/мин. По скорректированной температурной кривой было определено, что время 80% закалки составило около 9 минут. Такой режим был признан недостаточно интенсивным, после чего требовалось усиление перемешивания в баке.

Почему нужно учитывать охлаждающую воду и температуру цеха

В промышленном баке температура среды зависит не только от тепла, поступающего от деталей. На нее также влияют:

• подача охлаждающей воды через контур охлаждения;
• температура воды на входе в бак или теплообменник;
• теплопритоки от окружающей среды;
• летний режим работы цеха;
• качество перемешивания в разных зонах бака.

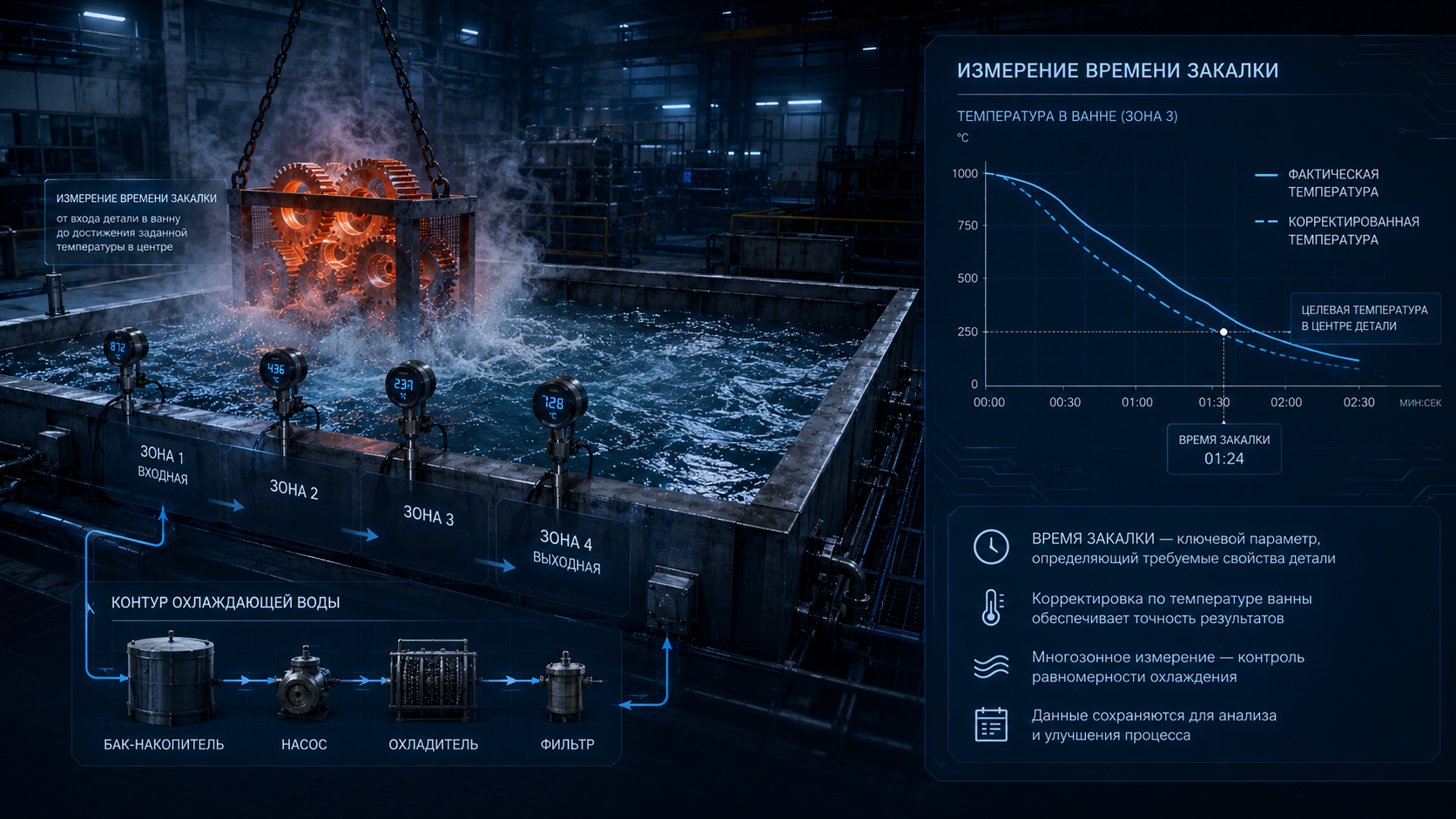

Поэтому для корректной оценки рекомендуется измерять температуру не в одной точке, а в нескольких зонах бака. Дополнительно полезно фиксировать температуру охлаждающей воды на входе и температуру окружающего воздуха. Это повышает точность анализа и позволяет отделить фактическое охлаждение деталей от влияния внешних факторов.

Преимущества метода для производства

Где применяется такой подход

Контроль времени закалки по температуре охлаждающей среды может применяться на предприятиях, где используются:

• закалочные баки с водой, маслом или полимерными растворами;
• линии термообработки литых и кованых деталей;
• печи с последующей закалкой в отдельном баке;
• шахтные, камерные и проходные печи;
• автоматизированные линии закалки и отпуска;
• участки термообработки деталей с большой толщиной сечения.

Практическая польза для российских предприятий

Для предприятий машиностроения, металлургии, литейного производства и ремонта тяжелой техники такой метод может стать частью системы производственного контроля. Он помогает перейти от оценки «по времени в баке» к контролю фактического теплового состояния процесса.

На практике это позволяет:

• снизить риск брака после закалки;
• повысить повторяемость механических свойств;
• контролировать работу насосов и теплообменников;
• обосновывать режимы для массивных деталей;
• фиксировать параметры партии для внутренней отчетности;
• быстрее выявлять ухудшение циркуляции охлаждающей среды.

Оборудование и автоматизация

Современные закалочные баки и линии термообработки могут оснащаться датчиками температуры, системой регистрации данных, контролем расхода, управлением мешалками, насосами и теплообменным контуром. При необходимости данные передаются в систему управления печью или в промышленный компьютер для хранения истории партий.

Такой подход особенно полезен при внедрении новых режимов, модернизации существующих закалочных баков или подборе оборудования для деталей с высокой массой и большой толщиной сечения.
