Современная газовая цементация — это высокоточный процесс, где качество конечного продукта напрямую зависит от контроля атмосферы в печи. Одним из критических параметров, влияющих на основной показатель — углеродный потенциал, является влажность базовой газовой среды, основу которой сегодня составляет азот.
Почему азот стал основой защитной атмосферы?
Современные тенденции в термообработке, как отмечено в исследованиях ведущих инженеров, смещаются от использования чистого эндогаза к использованию азотных основ с добавлением активных компонентов.
- Безопасность: Азот — инертный газ, который эффективно вытесняет воздух и предотвращает риск взрыва.
- Экономичность: Производство и осушение азота часто дешевле, чем генерация большого объема эндогаза.
- Стабильность: Азотная основа позволяет более гибко и точно управлять углеродным потенциалом, добавляя точные дозы обогащающего газа (пропан, природный газ).
Однако именно эта «нейтральность» азота делает его чувствительным к примесям, и главная из них — влажность.
Углеродный потенциал и влажность: механизм разрушительного влияния

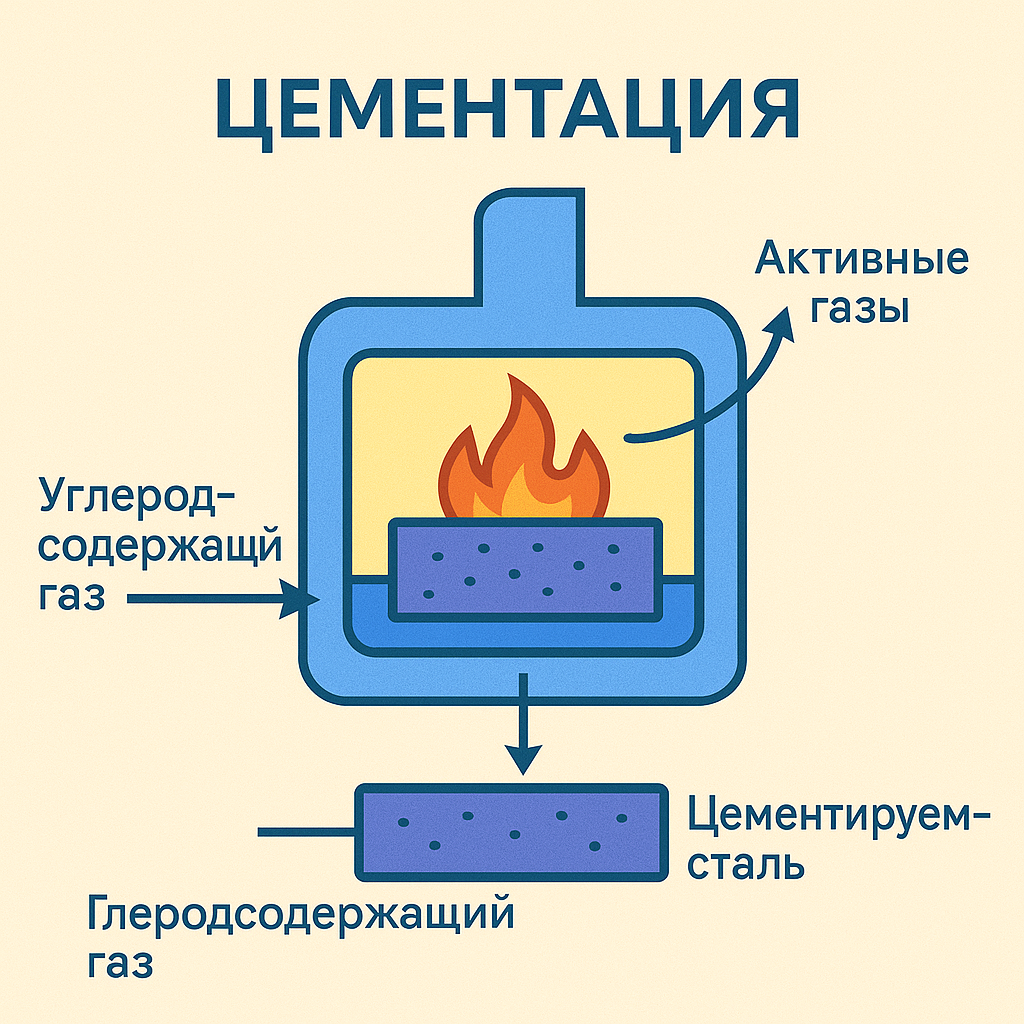

Углеродный потенциал (УП) — это мера способности атмосферы отдавать углерод стали. В азотно-углеводородной атмосфере он создается путем добавления небольшого количества обогащающего газа, который диссоциирует с образованием активных компонентов: CO и CH₄.
Влажность (H₂O) выступает в роли мощного окислителя, который нарушает этот хрупкий баланс.
Ключевая вредоносная реакция — реакция водяного газа:
CO + H₂O ⇄ CO₂ + H₂
- Что происходит? Водяной пар окисляет монооксид углерода (CO) — одного из главных науглероживающих агентов.
- Результат: Концентрация CO падает, а вместо него образуется диоксид углерода (CO₂), который является декарбуризатором. Равновесие реакции науглероживания (2CO ⇄ [C] + CO₂) смещается влево.
- Итог: Углеродный потенциал атмосферы резко снижается.
Последствия повышенной влажности азота:
- Снижение скорости науглероживания и увеличение длительности цикла.
- Недобор твердости и глубины слоя.
- Получение бракованных деталей с несоответствующими эксплуатационными свойствами.
- Перерасход обогащающего газа для компенсации падения УП.
Практика контроля: как обеспечить стабильный процесс?
Для борьбы с влиянием влажности используется комплексный подход, основанный на подготовке газа и непрерывном мониторинге.
1. Подготовка атмосферы (Борьба с причиной)
- Осушение азота: Подаваемый в печь азот должен проходить через адсорбционные или мембранные осушители. Цель — добиться точки росы не выше -40 °C, а в идеале — до -60 °C.
- Герметичность печи: Необходимо исключить подсос влажного атмосферного воздуха через уплотнения, загрузочные люки и т.д.
2. Мониторинг и управление (Контроль следствия)
Современные системы автоматизации печей используют три основных метода контроля углеродного потенциала, которые косвенно или напрямую реагируют на влажность:

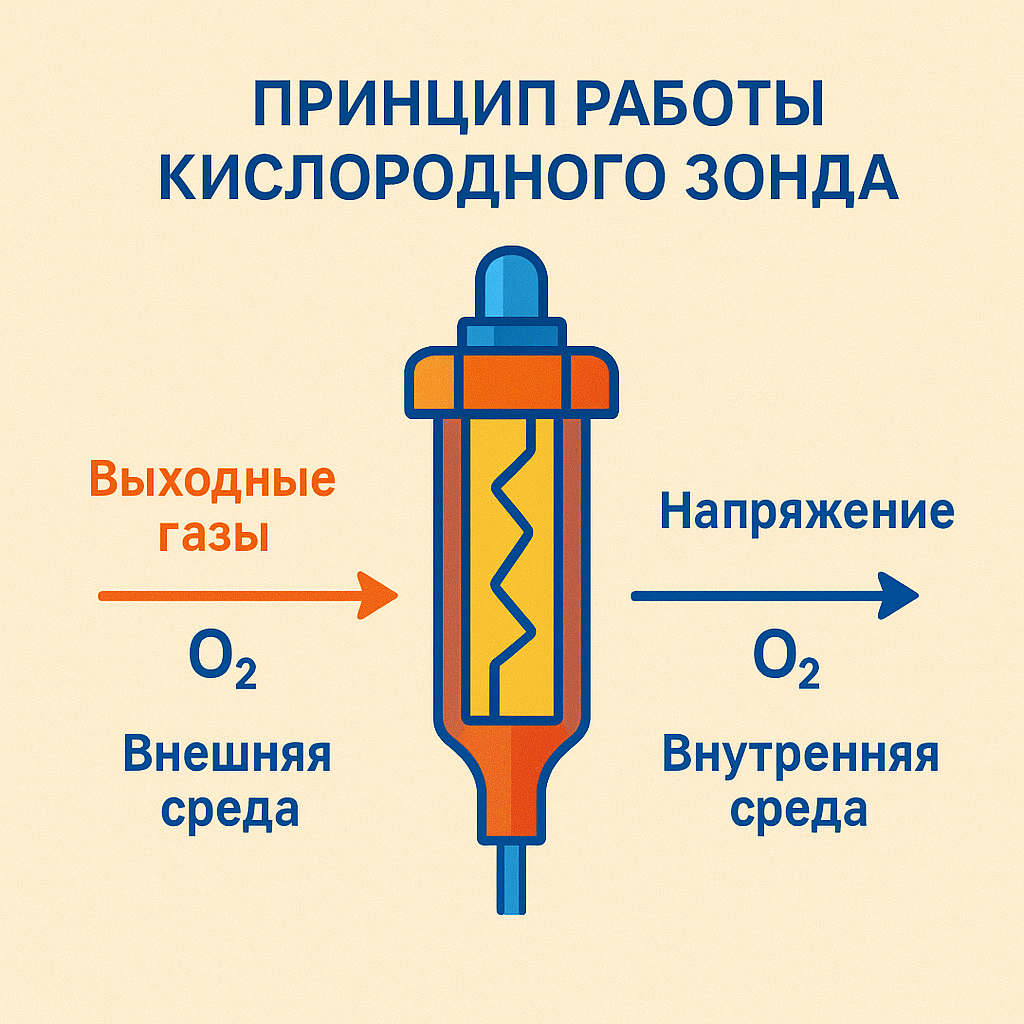

- Кислородный зонд (O₂-зонд): Самый быстрый и распространенный метод. Зонд измеряет парциальное давление кислорода в атмосфере, которое напрямую связано с УП. Любое повышение влажности мгновенно влияет на показания зонда, и система автоматически вводит корректирующую добавку обогащающего газа.
- Измерение точки росы: Прямой метод контроля влажности. Датчик точки росы постоянно измеряет температуру, при которой влага в атмосфере начинает конденсироваться. Чем ниже точка росы, тем ниже влажность и стабильнее УП. Этот метод часто используется вместе с кислородным зондом для комплексной диагностики.
- Инфракрасный анализ CO₂: Поскольку влажность напрямую провоцирует рост концентрации CO₂, контроль этого параметра также эффективен. Система, регистрирующая повышение CO₂, увеличивает подачу обогащающего газа для восстановления баланса.
Вывод: Влажность — не параметр, а вызов для технологии
Контроль влажности азота и всей защитной атмосферы — это не просто «хорошая практика», а неотъемлемая часть технологического регламента высококачественной цементации.
Использование осушенного азота в качестве базовой атмосферы в сочетании с системами точного контроля на основе кислородных зондов и датчиков точки росы позволяет:
- Гарантировать стабильное и высокое качество продукции.
- Сократить время цикла и повысить производительность.
- Снизить расход дорогостоящих обогащающих газов.
- Минимизировать риск брака и доработок.
Инвестиции в подготовку газа и современную систему контроля — это прямые инвестиции в надежность вашей технологии и конкурентоспособность вашей продукции.
