Вакуумную термообработку выбирают, когда при нагреве необходимо защитить поверхность деталей, обеспечить управляемое охлаждение и получить стабильные свойства материала. Особенно важны эти задачи при изготовлении инструмента, точной оснастки и ответственных деталей. Однако сам по себе вакуум не гарантирует нужную твердость и отсутствие деформаций: результат определяет весь технологический цикл.
Как работает вакуумная термообработка

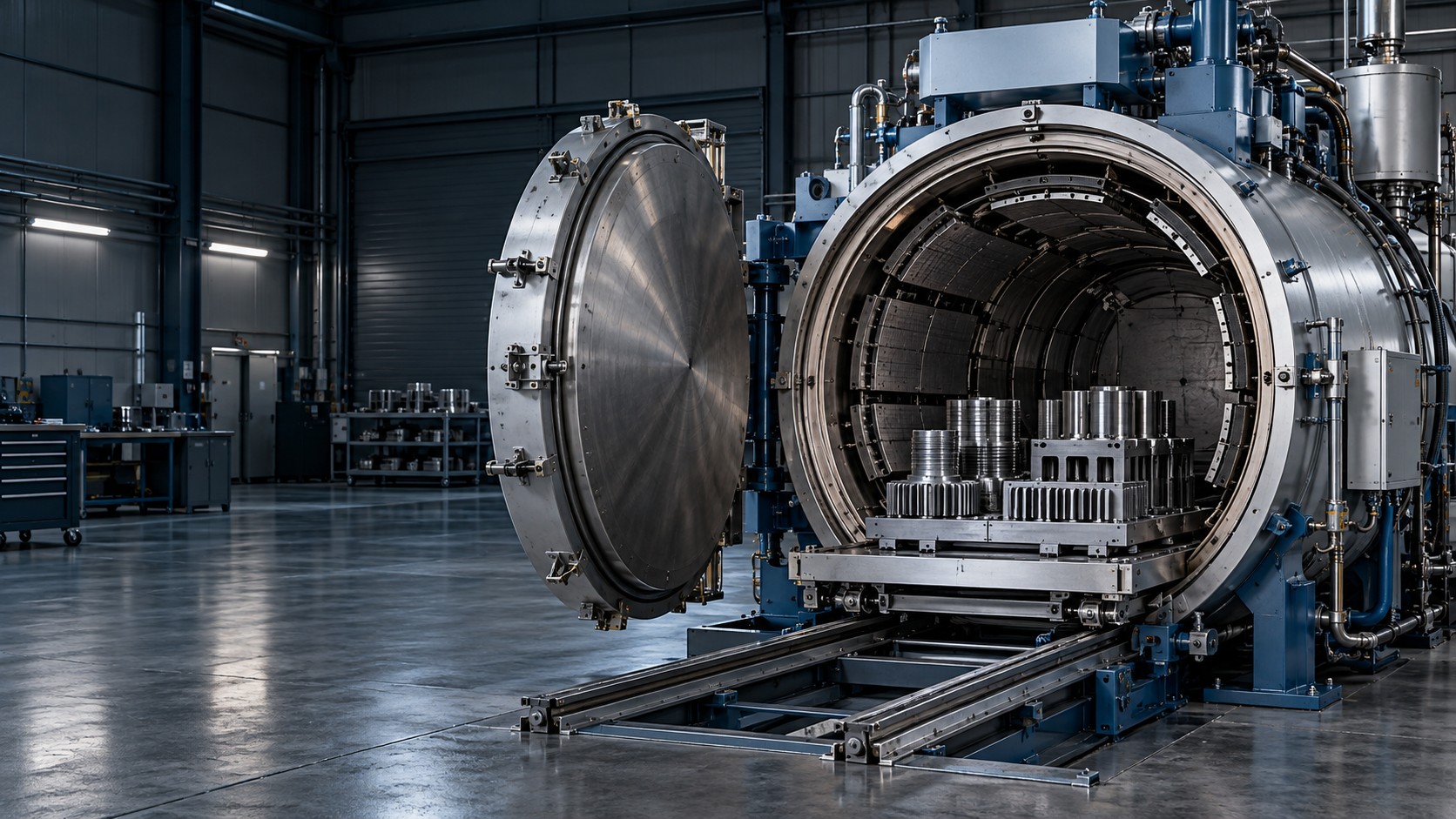

Детали помещают в герметичную камеру, из которой вакуумная система удаляет воздух. Затем садку нагревают и выдерживают по заданной программе. В зависимости от материала и операции процесс проводят под вакуумом либо с подачей технологического газа при установленном давлении.
После нагрева выполняют предусмотренное технологией охлаждение. Для закалки это может быть циркулирующий газ или масло в соответствующей конструкции печи. Поэтому термин «вакуумная закалка» не означает, что все стадии, включая охлаждение, обязательно проходят под вакуумом.
Когда применение вакуума оправдано
Нужно сохранить качество поверхности
Окалина и изменение состояния поверхностного слоя могут увеличить объем последующей обработки. Вакуумная среда позволяет ограничить взаимодействие нагретого металла с окружающей атмосферой. Это важно для деталей, у которых после термообработки остается небольшой припуск, а также для оснастки с высокими требованиями к рабочим поверхностям.
При этом печь не заменяет подготовительную мойку. Масло, влага и другие загрязнения на деталях и оснастке способны ухудшить результат. Требования к поверхности необходимо задавать отдельно от требований к твердости.
Требуется контролировать деформации

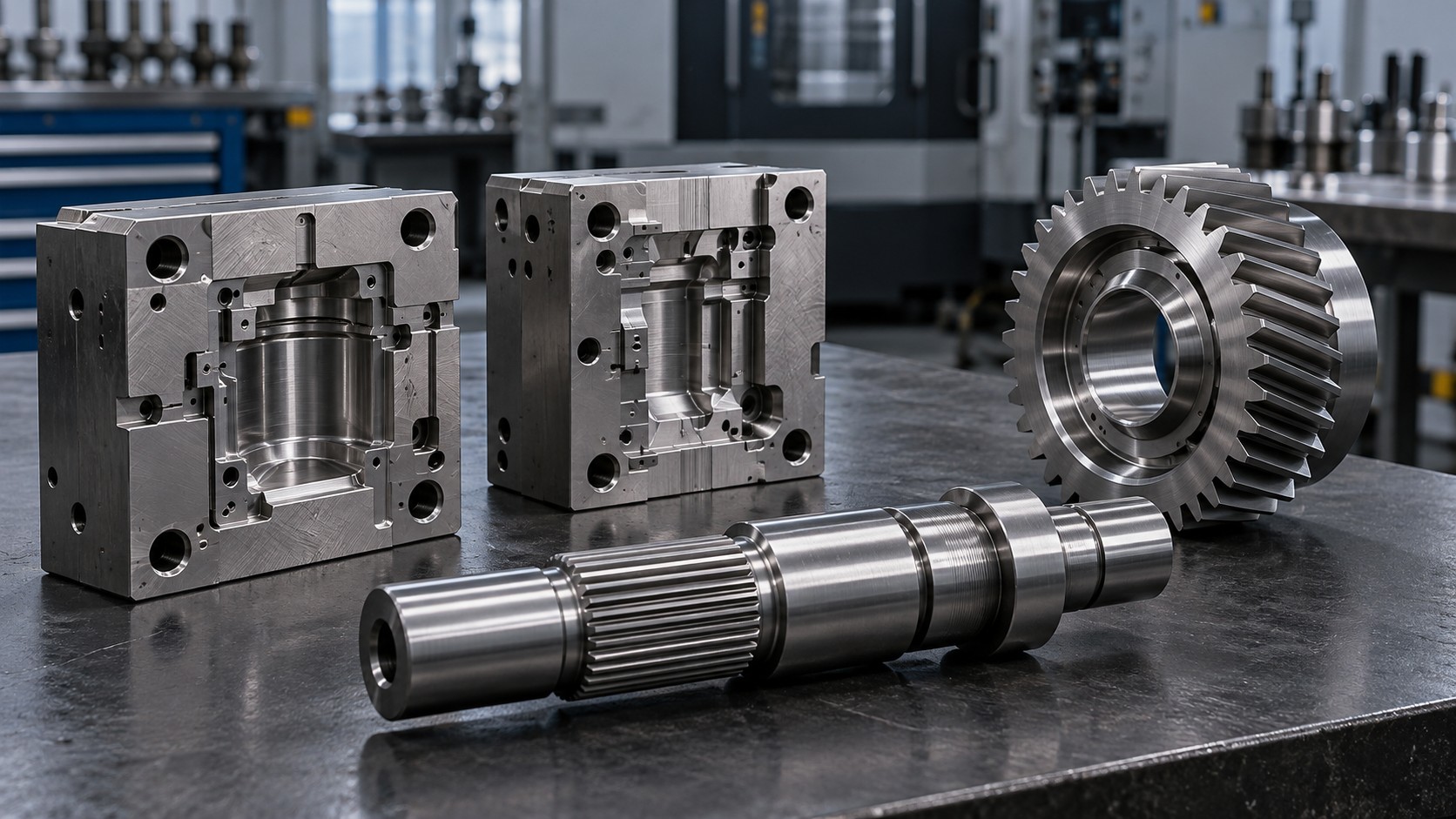

Управление нагревом и газовым охлаждением помогает уменьшать температурные перепады в изделиях. Это полезно для штампов, пресс-форм и деталей сложной геометрии. Важны не только параметры печи, но и расположение изделий в садке, конструкция опор и направление газового потока.
Полностью исключить изменение размеров нельзя. Остаточные напряжения после механической обработки и превращения в металле также влияют на геометрию. Допустимую деформацию следует указывать в техническом задании и проверять на характерных деталях.
Необходима повторяемость производственного цикла
Автоматическое выполнение рецептов и регистрация параметров позволяют сопоставлять партии и разбирать отклонения. При выборе оборудования важно определить, какие температуры и давления нужно записывать, как идентифицировать садку и в каком виде сохранять протокол обработки.
Какие процессы выполняют в вакуумных печах
В зависимости от исполнения оборудования вакуумные печи применяют для закалки, отжига, отпуска, обработки на твердый раствор и старения. Отдельные установки предназначены для пайки, спекания и цементации при низком давлении. Наличие вакуумной системы само по себе не делает печь универсальной для всех перечисленных операций.
Такие решения используют в инструментальном производстве, машиностроении, авиационной, энергетической и медицинской промышленности. Для каждого изделия исходной точкой остаются марка материала, требуемые свойства и производственная программа.
Газовая или масляная закалка
При газовой закалке тепло от деталей отводит циркулирующий газ. Эффективность зависит от его вида, давления, скорости потока, теплообменника и компоновки садки. Сравнивать две печи только по максимальному давлению закалки недостаточно.
Газовое охлаждение удобно, когда требуется чистая поверхность без остатков закалочного масла. Однако его интенсивность должна обеспечивать требуемую структуру и свойства по сечению изделия. Проверка особенно важна для массивных деталей и материалов, требующих быстрого охлаждения.
Если газовая закалка не обеспечивает нужного результата, рассматривают установку с закалкой в масле. Она требует соответствующей камеры охлаждения и учета последующих операций очистки. Выбор среды определяется технологией конкретной детали, а не общим предпочтением одного типа печи.
Как выбрать вакуумную печь
Подбор оборудования начинается с изделий и технологических требований. Для предварительного обсуждения с поставщиком подготовьте следующие сведения:
- Марки материалов и перечень операций термообработки.
- Максимальные габариты и массу детали, размеры садки и ее общую массу с оснасткой.
- Требуемые твердость, структура, качество поверхности и допустимые изменения размеров.
- Рабочие температуры, выдержки и требования к охлаждению, если режим уже разработан.
- Объем выпуска, сменность и необходимую производительность.
- Требования к регистрации параметров, приемочным испытаниям и доступным инженерным коммуникациям.
Отдельного внимания заслуживает нагревательная камера. Производители предлагают графитовые, металлические и комбинированные исполнения. Если процесс чувствителен к загрязнению углеродом, возможность применения металлической горячей зоны следует рассмотреть на этапе технического задания.
Рабочую зону выбирают с учетом загрузочной оснастки и размещения деталей. Предельная температура, полезный объем и грузоподъемность должны соответствовать рабочему циклу, а система управления — требованиям к контролю и документированию результата.
Когда стоит рассмотреть другое решение
Вакуумная печь не обязательно будет наиболее экономичным вариантом для любого производства. Если существующий процесс в контролируемой атмосфере обеспечивает требуемое качество, полезно сравнить оба решения по себестоимости готовой детали. В расчет следует включать загрузку оборудования, длительность цикла, расход газа и энергии, обслуживание, очистку изделий и потери от брака.
Практический критерий выбора — подтвержденное выполнение требований к продукции при нужной производительности. Для новой номенклатуры целесообразно заранее согласовать пробную обработку и критерии приемки: твердость, структуру, состояние поверхности и геометрические отклонения.
Подбор оборудования для вашего производства
Планируете внедрить вакуумную термообработку или расширить действующий участок? Направьте в «Термомеханикс» техническое задание, чертежи деталей и перечень материалов. Эти данные позволят предметно обсудить конфигурацию оборудования, способ охлаждения и требования к производительности.
