Что такое атмосфера на основе азота и метанола

Атмосфера на основе азота и метанола — это контролируемая газовая среда, которая формируется непосредственно в рабочем пространстве печи. В печь подаются азот и метанол в заданном соотношении. При высокой температуре метанол разлагается, смешивается с азотом и образует защитную и науглероживающую среду, близкую по назначению к эндотермической атмосфере.

Такая среда может применяться при светлой закалке, нагреве под защитной атмосферой и цементации. Для регулирования углеродного потенциала дополнительно используются обогащающий газ и воздух. Их подача регулируется системой управления печи в зависимости от заданного технологического режима.

Прямая генерация рабочего газа: что важно понимать

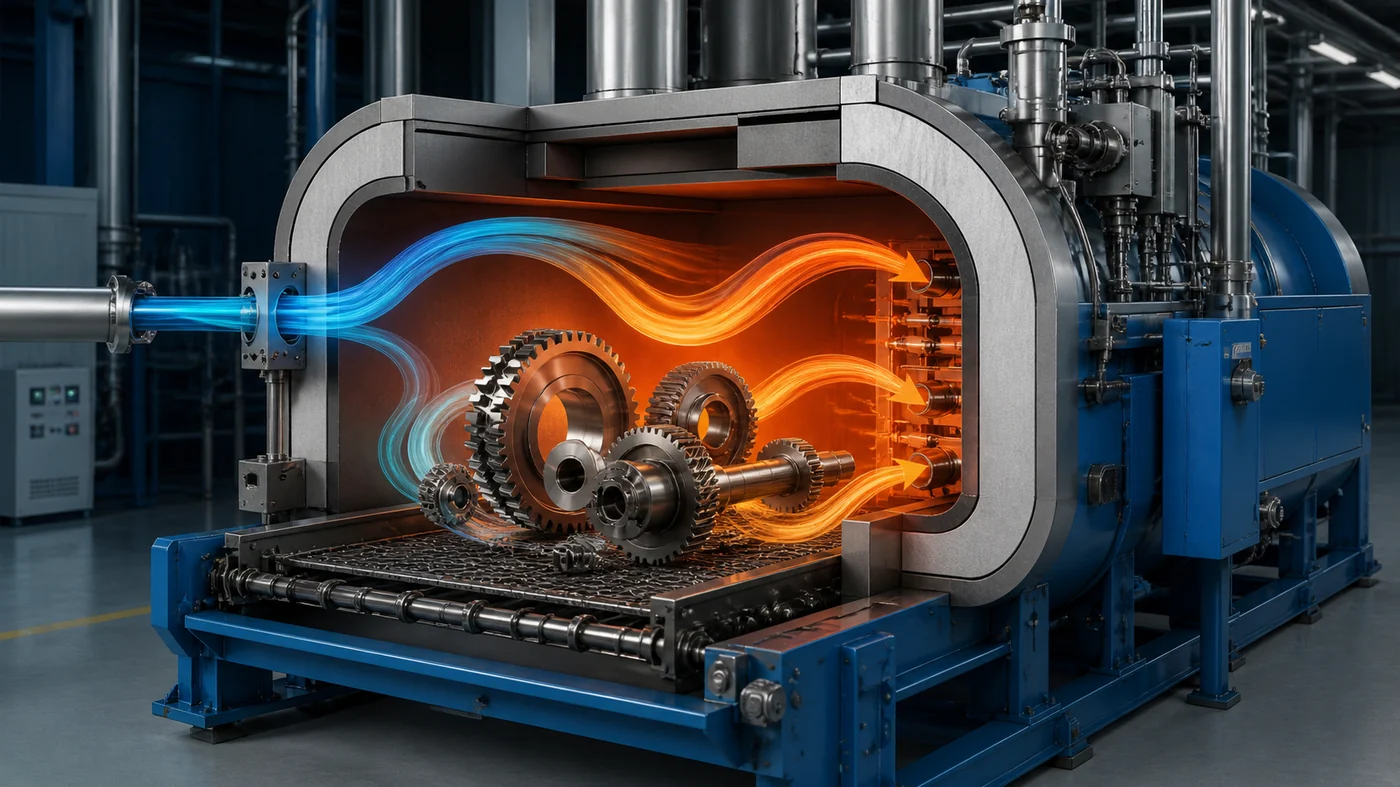

При прямой генерации рабочая атмосфера не готовится во внешнем эндогенераторе. Рабочий газ подается непосредственно в печь, а необходимые компоненты атмосферы образуются уже в рабочем пространстве за счет реакции при высокой температуре.

Атмосфера на основе азота и метанола также относится к атмосферам прямой генерации: метанол при температуре выше 800 °C быстро разлагается с образованием CO и H₂. Поэтому такую схему корректно рассматривать не только как замену эндотермической атмосферы, но и как один из вариантов прямого формирования рабочей среды в печи.

Кроме схемы азот + метанол, в промышленности применяются и другие варианты прямой генерации: природный газ + воздух, пропан + воздух, ацетон + воздух, изопропанол + воздух, а также комбинированные схемы с добавлением аммиака или метанола для отдельных режимов нитроцементации.

Как регулируется атмосфера при прямой генерации

При прямой генерации в печь может подаваться постоянный поток рабочего газа, например природного газа или пропана. Углеродный потенциал регулируется подачей воздуха или другого окисляющего компонента. Уменьшение подачи воздуха обычно повышает углеродный потенциал, а увеличение подачи воздуха снижает его.

В отличие от классической эндотермической атмосферы, состав среды при прямой генерации может заметно изменяться в зависимости от температуры, времени процесса и расхода газов. Поэтому для точного контроля применяются кислородный зонд, анализатор CO, датчики температуры и автоматизированная система управления.

Требования к печам для прямой генерации атмосферы

Прямую генерацию рабочей атмосферы необходимо рассматривать вместе с конструкцией печи, системой циркуляции, газовой арматурой, датчиками и программным управлением процессом.

• достаточная тепловая мощность для формирования атмосферы в рабочем пространстве;
• интенсивная циркуляция газа для равномерного перемешивания атмосферы;
• правильно выбранные точки ввода газа до контакта атмосферы с заготовкой;
• герметичность рабочей камеры и стабильное давление внутри печи;
• точный контроль температуры, углеродного потенциала и состава газовой среды;
• защитные алгоритмы при отклонении температуры, давления, состава газа или электропитания.

Температурные ограничения

У технологии прямой генерации есть ограничения. Например, для схемы природный газ + воздух при температурах ниже примерно 850 °C реакция может идти недостаточно активно, в атмосфере остается больше непрореагировавшего метана и уменьшается содержание CO. В таких случаях могут применяться другие схемы, например пропан + воздух, ацетон + воздух, изопропанол + воздух или комбинированные варианты с добавлением метанола.

Для каких процессов применяется

Атмосферы прямой генерации, включая схемы на основе азота и метанола, используются в многоцелевых камерных печах и автоматизированных линиях химико-термической обработки.

• цементация;
• нитроцементация;
• светлая закалка в защитной атмосфере;
• нагрев в защитной атмосфере;
• нормализация;
• отжиг;
• отпуск после закалки;
• серийная обработка деталей с требованиями к стабильной глубине слоя.

Почему важен контроль углеродного потенциала

При цементации результат зависит не только от температуры и времени выдержки. Большое значение имеют состав газовой среды и углеродный потенциал в рабочем пространстве печи.

Если углеродный потенциал ниже требуемого значения, упрочненный слой может получиться недостаточным. Если он выше нормы, возрастает риск образования избыточных карбидов, ухудшения структуры поверхности и нестабильности качества детали.

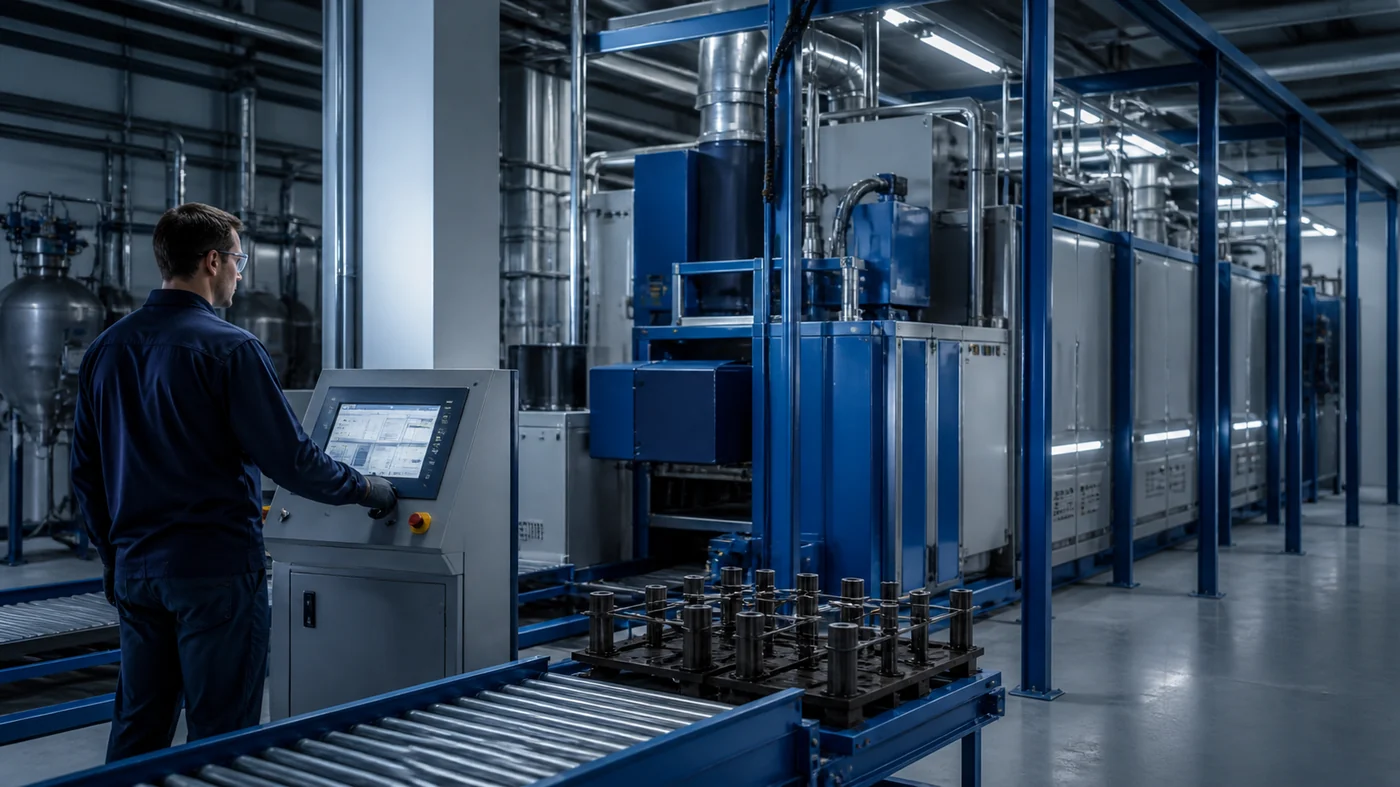

Современная печь химико-термической обработки должна не просто нагревать садку, а обеспечивать точное управление технологической средой. Для этого применяются системы контроля температуры, углеродного потенциала, давления, подачи технологических газов и регистрации параметров процесса.

Преимущества прямой генерации рабочей атмосферы

Прямая генерация атмосферы получила распространение благодаря сочетанию технологической гибкости и экономичности. При грамотной настройке она позволяет снизить зависимость от отдельного газогенератора, ускорить реакцию системы на изменение режима и повысить управляемость процесса.

Печи DEYA для химико-термической обработки

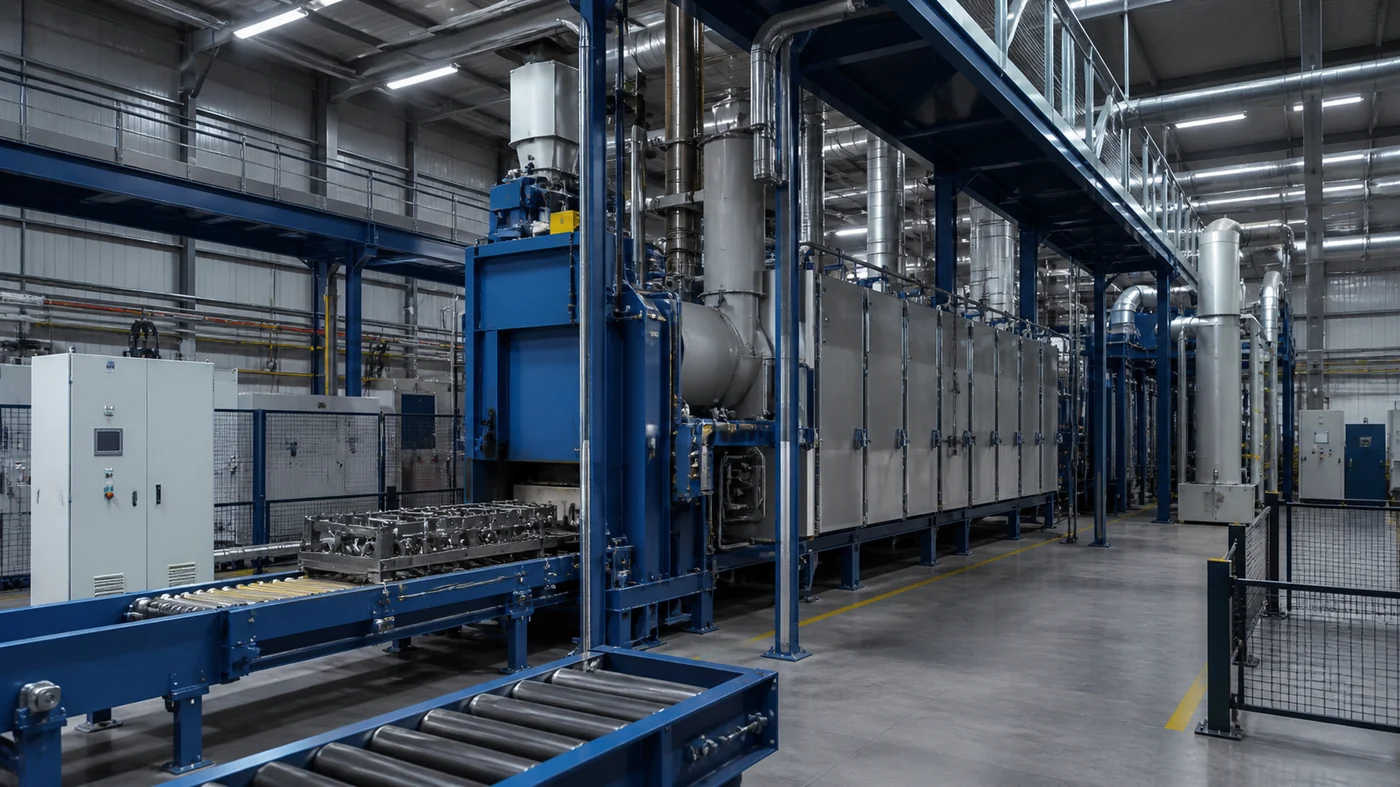

Для работы с атмосферой на основе азота и метанола и другими вариантами прямой генерации применяются герметичные многоцелевые печи с контролируемой атмосферой. Такие печи должны обеспечивать стабильную циркуляцию газа, равномерный нагрев, точное регулирование углеродного потенциала и безопасную работу с технологическими газами.

Компания DEYA разрабатывает промышленные печи и автоматизированные линии для термообработки и химико-термической обработки. В оборудовании применяются решения для контроля температуры, углеродного потенциала, безопасности эксплуатации и адаптации печей под конкретные производственные задачи.

Из чего состоит типовая система

Печь химико-термической обработки для работы в контролируемой атмосфере обычно включает:

• нагревательную камеру;
• закалочную камеру, то есть переднюю камеру с механизмом загрузки, перемещения садки и узлом закалки;
• закалочный бак или масляную ванну;
• систему перемещения садки;
• систему циркуляции атмосферы;
• систему подачи азота, метанола, воздуха и обогащающего газа;
• систему подачи природного газа, пропана, аммиака или других рабочих газов для прямой генерации атмосферы;
• датчики температуры и углеродного потенциала;
• кислородный зонд и анализатор CO;
• автоматизированную систему управления;
• систему аварийной продувки азотом;
• регистрацию параметров процесса и истории неисправностей.

Особое значение имеет герметичность рабочей камеры. Чем стабильнее давление и состав атмосферы внутри печи, тем выше повторяемость процесса и качество получаемого слоя.

Безопасность при работе с контролируемой атмосферой

Работа с технологическими газами требует надежной системы защиты. В современных печах предусматриваются автоматические блокировки и аварийные режимы.

• отключение нагрева при превышении допустимой температуры;
• прекращение подачи технологических газов при снижении температуры ниже безопасного уровня;
• автоматическая продувка азотом при отключении электропитания;
• защита от отрицательного давления в печи;
• контроль состояния газовых линий;
• контроль корректности подачи рабочего газа и воздуха при прямой генерации атмосферы;
• регистрация неисправностей и параметров процесса.

Практический результат для производства

Для заказчика технология прямой генерации рабочей атмосферы важна не сама по себе, а как способ повысить управляемость процесса и снизить зависимость качества от внешних факторов.

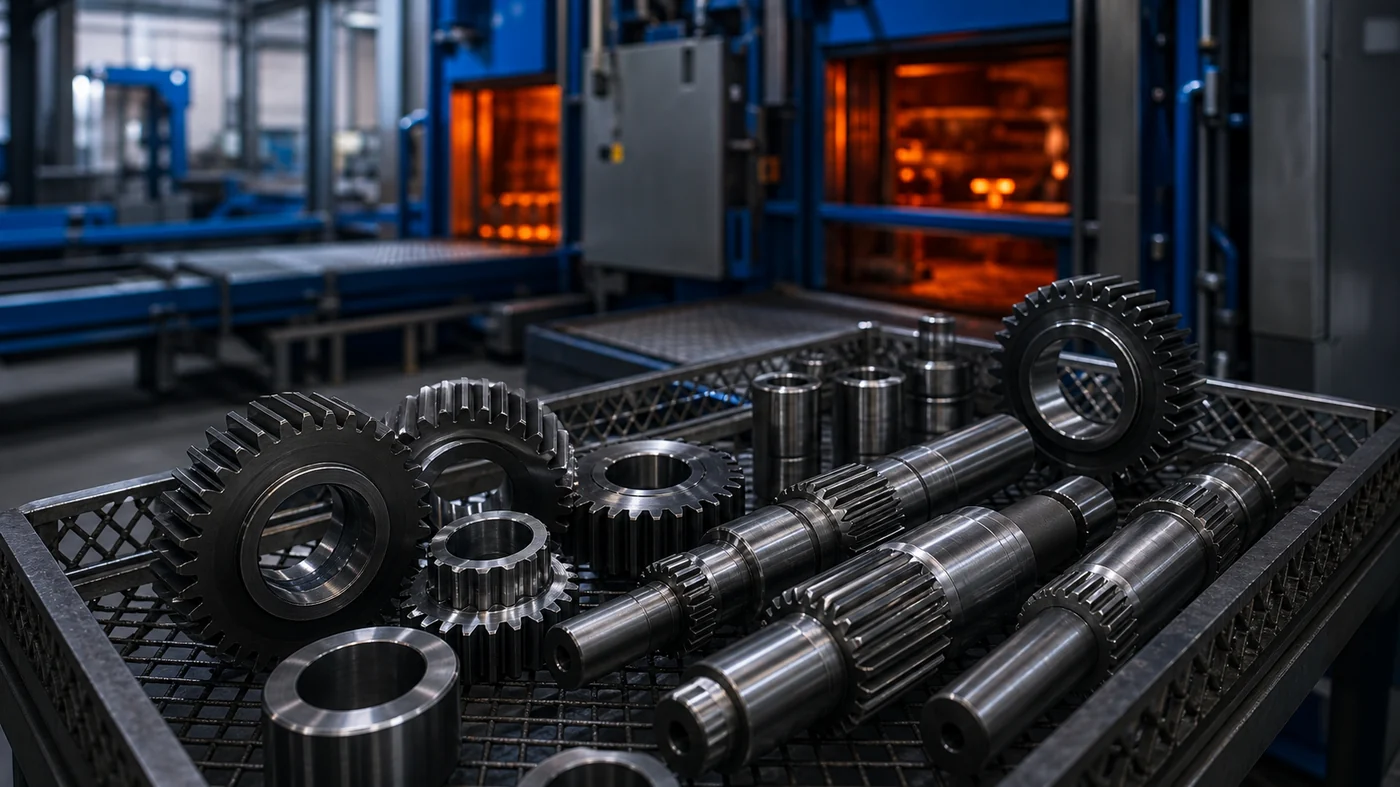

Применение контролируемой атмосферы в печах химико-термической обработки позволяет получать равномерный упрочненный слой, стабильную поверхностную твердость и качественную поверхность деталей.

Для производства это означает не только выполнение отдельного режима цементации, но и повышение управляемости всего технологического цикла. Правильно подобранная печь позволяет учитывать массу садки, марку стали, требуемую глубину слоя, производительность и требования к повторяемости качества.
