Что такое композитная оснастка

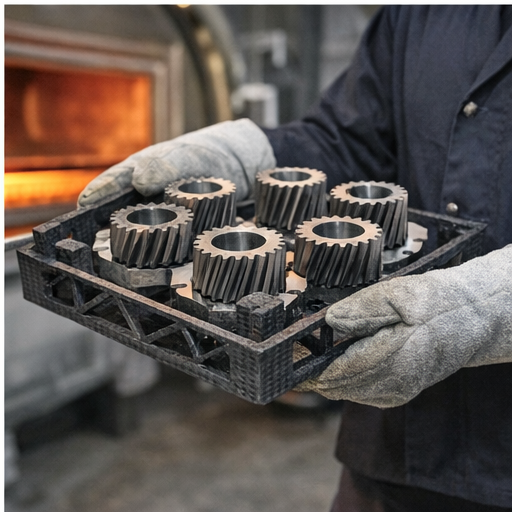

Композитная оснастка — это приспособления, держатели, корзины, поддоны, траверсы и прочие элементы, которые несут и позиционируют детали в процессе обработки (чаще всего — термообработки), но выполнены не из жаропрочной стали, а из композитов: углеродных, керамических или гибридных.
Металлическая оснастка добавляет массе загрузки и тепловой инерции. Композитная — облегчает систему, помогает ускорить цикл и повышает повторяемость геометрии.
Материалы и классы композитов
1) Углерод-углеродные композиты (C/C, CFC)
Материалы на основе углеродного волокна и углеродной матрицы. Ценятся за низкую массу, высокую термостойкость (особенно в вакууме/инертных газах) и малую теплоёмкость.
2) Углерод-керамические композиты (например, C/SiC)
Композиты с керамической фазой (например, SiC) обычно дают более высокую жёсткость, износостойкость и стабильность размеров.
3) Гибридные решения: композит + керамические вставки

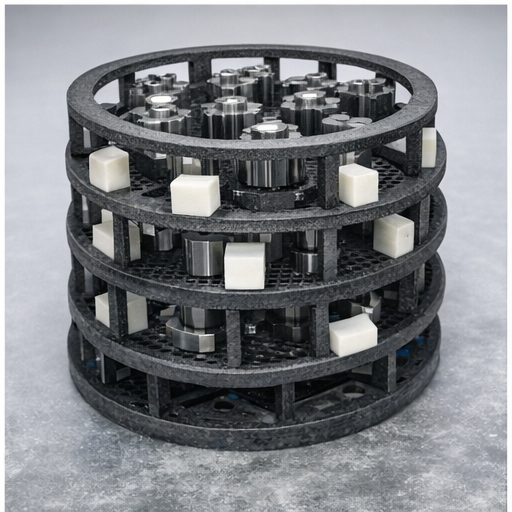

Часто несущая часть делается композитной, а зоны контакта с “чувствительными” деталями защищаются керамикой — для снижения следов/реакций и расширения совместимости.
Где композитная оснастка особенно сильна

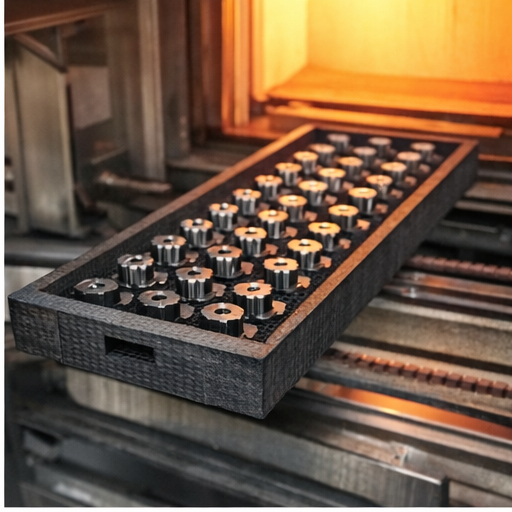

Низкая масса и стабильность геометрии дают быстрые циклы и хорошую повторяемость.

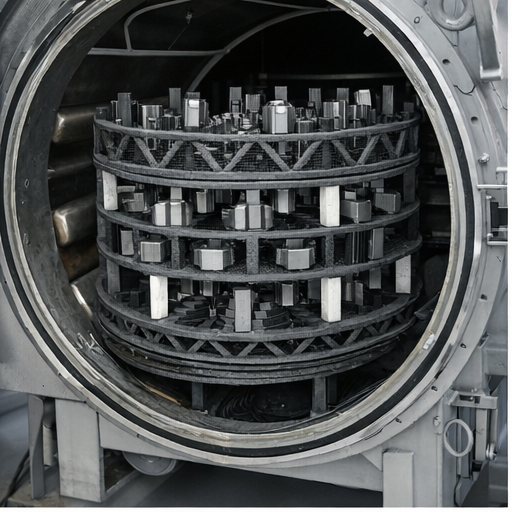

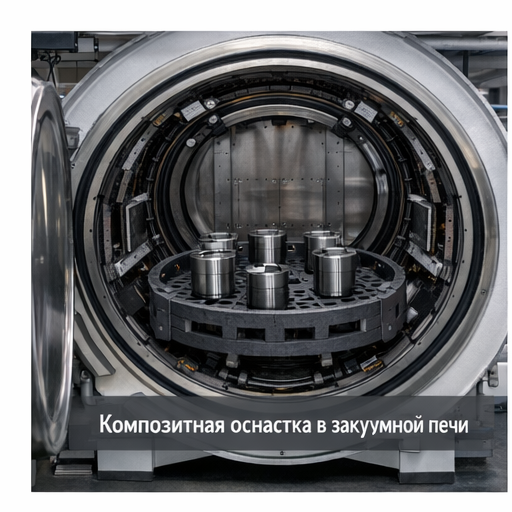

Синтеринг, пайка, диффузионные процессы — там, где критична чистота атмосферы и деформация оснастки.

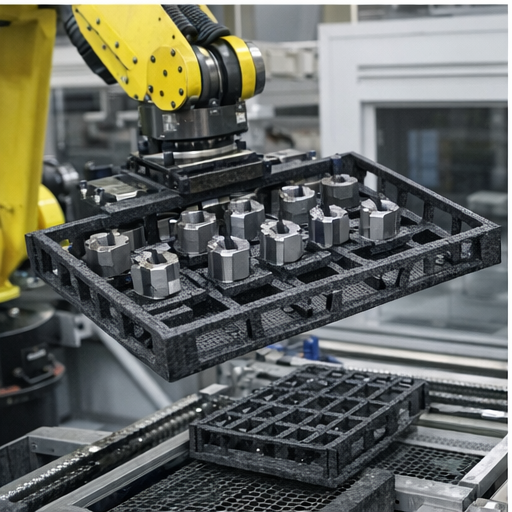

Повторяемая геометрия и меньшая масса упрощают работу манипуляторов и повышают стабильность линии.
Когда важны стабильные режимы и минимальные “ручные подстройки” от партии к партии.

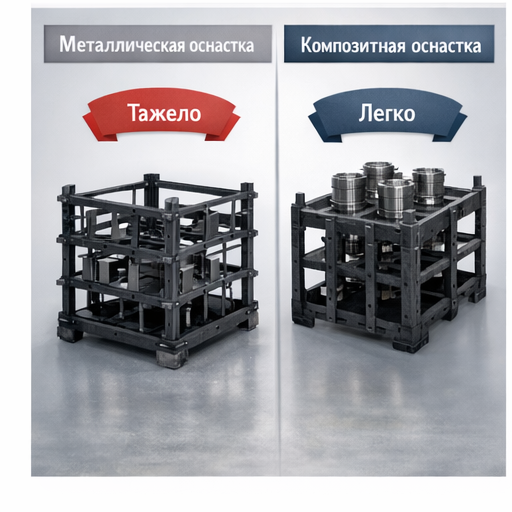

Почему композиты выигрывают у металла
- Меньше масса — больше полезной загрузки и меньше затрат на перемещение.
- Низкая теплоёмкость — экономия энергии и потенциальное сокращение времени цикла.
- Стабильная геометрия — меньше коробления и правок.
- Лучшая “газодинамика” загрузки — равномернее обдув и температура по партии.
Экономика чаще всего раскрывается через рост загрузки, снижение брака и сокращение времени цикла — а не только через “ресурс оснастки”.
Подбор материала и конструкции зависит от атмосферы, температуры, типа деталей и требований к поверхности.
Ограничения и риски
Углеродные материалы могут деградировать — нужны защитные меры или другой класс композита.
Некоторые сплавы чувствительны к контакту: помогают керамические прокладки и оптимизация опор.
Нужны правильные радиусы, ребра, опорные площадки и дисциплина обращения.
Считать стоит по TCO: ресурс + цикл + энергия + брак + обслуживание.
Принципы проектирования
- Сначала процесс, потом конструкция: температура, атмосфера, охлаждение, допуски.
- Жёсткость и стабильность важнее “красоты”.
- Контактные зоны проектируются отдельно: вставки, сменные опоры, материалы контакта.
- Циркуляция газа — часть конструкции: каналы, окна, расстояния.
- Модульность и ремонтопригодность: сменные узлы снижают стоимость владения.
Экономика и TCO
Оценивать композитную оснастку полезнее через общую стоимость владения (TCO), а не только цену закупки. В расчёт входят ресурс, рост загрузки, время цикла, энергопотребление, брак и обслуживание.
- Тип печи и атмосфера (вакуум/инертный газ/иное)
- Максимальная температура и число циклов
- Материал деталей и требования к поверхности
- Схема загрузки и допустимая деформация
- Автоматизация: точки захвата, повторяемость, масса
Куда всё движется
- Рост доли гибридов: композитная несущая часть + керамические контактные элементы.
- Проектирование под автоматизацию: стандартизованные базы и точки захвата.
- Моделирование температурных полей и газодинамики до изготовления.
- Модульность: “конструкторы” под разные детали и печи.
Итог
Композитная оснастка — это не “лёгкая версия стальной”, а другой подход к циклам, геометрии и стабильности процесса. Особенно заметна выгода там, где печь — дорогой узкий ресурс и важна повторяемость партии.
